بررسی Cisco Catalyst 3650 Series

بررسی Cisco Catalyst 3650 Series

در جامعه امروزی با توجه به سرعت رشد  تکنولوژی در ساخت laptop ها،تبلت ها، موبایل ها و ارائه سرویس جدیدی به نام وایرلس برای اتصال این دستگاه به یکدیگر، نوع جدیدی از نظر زیر ساخت ارتباطی شبکه به نام وایرلس وارد بازار شد.که این موضوع باعث شد سرویس دهی به کلاینت های وایرلس در شبکه  به یک اصل تبدیل شود.ولی همچنان نیاز ما به زیرساخت ارتباطی سیمی پا برجا است.که این موضوع هزینه مصرفی ما را جهت داشتن هر دو زیر ساخت دو برابر کرده است.

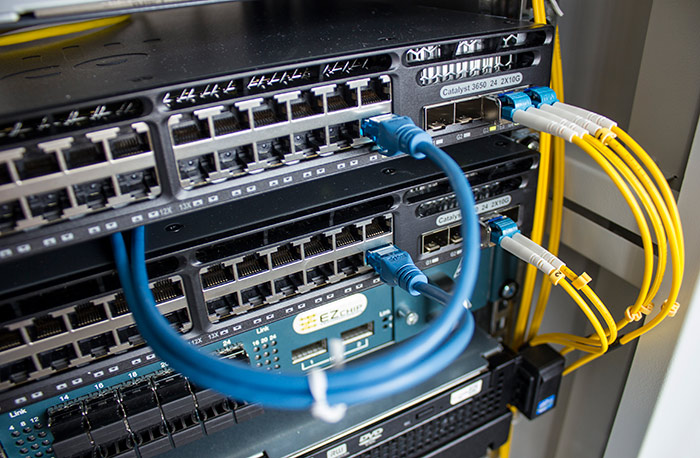

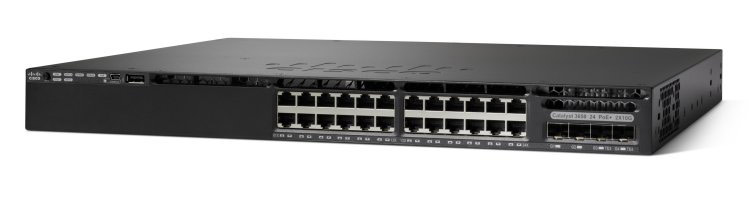

شرکت سیسکو با ارائه سوئیچ های سری 3650 که از نسل بعدی سوئیچ های پیشرفته هستند این مشکل ما را حل کرده است.و در این سری از سوئیچ ها بین شبکه های بی سیم و سیمی در یک پلتفورم همگرایی به وجود آورده است.این سوئیچ علاوه بر این همگرایی باعث افزایش پهنایی باند و افزایش مقیاس شبکه بی سیم شده است.و میتوانند در شبکه های   lan base، ip base ،      ip services و همچنین به عنوان یک wireless controller  مورد استفاده قرار گیرد.

 سوئیچ سیسکو 3650 با دارا بودن Wireless Controller داخلی که به شکل Integrated با سویچ عمل میکند ، قابلیت هندل نمودن ترافیک تا 40 Gb/s در سوئیچ های 48 پورت و ترافیک تا 20 Gb/s در سوئیچ 24 پورت و امکان مدیریت تا ۲۵ عدد Access Point و تعداد ۱۰۰۰ یوزر وایرلس را دارا میباشد.



هر کدام از سوئیچ های cisco 3650 series  میتواند در دو mode  به عنوان wireless controller  عمل کند.

1- Mobility agent) MA): سوئیچ های cisco 3650 series  به صورت default  در این مد قرار دارند.در این مد سوئیچ قادر است با access point ها و client های وایرلس از طریق پروتکل CAPWAP  ارتباط برقرار کند.در این مد قابلیت نگهداری از دیتابیس اطلاعات  access point ها وکاربران را دارا میباشد ومی توان  قابلیت های امنیتی و QoS را بر روی آن اجرا کرد.



2- Mobility controller) MC) : در این مد سوئیچ می تواند بین منابع رادیویی کاربران (mobility agent ) هماهنگی ایجاد کند .این مد از طریق cli  سوئیچ فعال می شود.این مد مخصوص شبکه های ip base  می باشد.



سوئیچ های cisco 3650 series  این امکان را فراهم آورده اند که قابلیت های نظیر flexible netflow (FNF) ، QoS وCiscoTrustSec،MACsec encryption به صورت مرکزی در خود سوئیچ پیاده سازی و مدیریت بشود.این سوئیچ ها از قابلیت stack  نیز پیروی می کنند که در این موضع از تکنولوژی stackwise-160  بهره می برند.که در این تکنولوژی سوئیچ در حالت stack  دارایی پهنایی باند 160 گیگ بر ثانیه می باشد.

این سوئیچ ها قابلیت مدیریت پهنایی باند سلسله مراتبی را دارا می باشند.و از 2 پاور یاهمان منبع تغذیه و سه فن ماژولار بهره     می برند.از توانایی های دیگر سوئیچ 3650 می توان به cisco iosXE software  و همچنین   امکان پشتیبانی از PoE  و ارائه پورت با سرعت 10 GB/s و تنوع  در مدل ها و نوع و تعداد پورت ها نام برد.

این سوئیچ ها دارایی 4G Ram  و 2G flash memory  نیز می باشند.ساختار فیزیکی سوئیچ های cisco 3650 series به صورت fix  بوده و دارایی پورت ها ی گیگ اترنت می باشد.و در قسمت uplink نیز دارایی 3 ماژول هستند که در زیر بدان اشاره شده است .لازم به ذکر است قسمت uplink  نیز به صورت fixed  می باشد.و ما در هنگام سفارش محصول باید به uplink آن نیز دقت داشته باشیم.



1- 4 x Gigabit Ethernet with Small Form-Factor Pluggable (SFP)

2- 2 x 10 Gigabit Ethernet with SFP+ or 4 x Gigabit Ethernet with SFP

3- 4 x 10 Gigabit Ethernet with SFP+ or 4 x Gigabit Ethernet with SFP



هر کدام از Uplink های بالا مخصوص به یک گروه از سوئیچ های سری  3650 می باشد که در جدول زیر به آن اشاره شده است .



4 x Gigabit Ethernet with Small Form-Factor Pluggable (SFP) Uplinks

Models

Total 10/100/1000 Ethernet Ports

Default AC Power Supply

Available PoE Power

WS-C3650-24TS

24

250 WAC

WS-C3650-48TS

48

250 WAC

WS-C3650-24PS

24 PoE+

640 WAC

390 W

WS-C3650-48PS

48 PoE+

640 WAC

390 W

WS-C3650-48FS

48 PoE+

1025 WAC

775 W





2 x 10 Gigabit Ethernet with SFP+ (or 4 x Gigabit Ethernet with SFP) Uplinks

Models

Default AC Power Supply

Available PoE Power

WS-C3650-24TD

250 WAC

WS-C3650-48TD

250 WAC

WS-C3650-24PD

640 WAC

390 W

WS-C3650-48PD

640 WAC

390 W

WS-C3650-48FD

1025 WAC

775 W



4 x 10 Gigabit Ethernet with SFP+ (or 4 x Gigabit Ethernet with SFP) Uplinks

Models

Total 10/100/1000 Ethernet Ports

Default AC Power Supply

Available PoE Power

WS-C3650-48TQ

48

250 WAC

WS-C3650-48PQ

48 PoE+

640 WAC

390 W

WS-C3650-48FQ

48 PoE+

1025 WAC

775 W

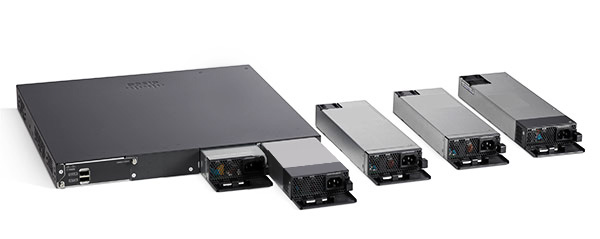

منبع تغدیه در سوئیچ های سری 3650

همان طور که در خطوط بالا ذکر شده سوئیچ های سری 3650 می توانند از دو منبع انرژی پشتیبانی کنند.که در زمان خرید یک منبع به صورت default  روی آن قرار دارد و در صورت نیاز منبع دوم را نیز می توانیم به آن اضافه کنیم.در جدول زیر پاور های که به صورت default  به سوئیچ اتصال دارند را مشخص کرده ایم.



Models

Default Power Supply

Available PoE Power

24-port data switch

PWR-C2-250WAC

48-port data switch

24-port PoE switch

PWR-C2-640WAC

390 W

48-port PoE switch

48-port full PoE switch

PWR-C2-1025WAC

775 W





یکی از قابلیت های جالب این سوئیچ ها اضافه کردن منبع انرژی دوم به صورت DC می باشد که تا توان 640 WDC  را پشتیبانی می کند.این قابلیت به مشتریان این امکان را میدهد که داری منبع تغذیه به صورت MIX  از AC و DC داشته باشند.در جدول زیر مقدار توانی که منبع 440WDC برای استفاده از قابلیت PoE میدهد اشاره شده است.



Model

Number of 440WDC Power Supplies

Total Available PoE Budget

24-port or 48-port PoE Switch

1

390 W

2

780 W



همچنین این سری از سوئیچ ها از (PoE (802.3af IEEE و (PoE+ (IEEE 802.3at standard پشتیبانی می کند.جدول زیر ترکیب منابع تغذیه برای استفاده از قابلیت PoE  است.



24-Port PoE Switch

48-Port PoE Switch

PoE on All Ports (15.4 W per port)

One PWR-C2-640 WAC

One PWR-C2-1025WAC or Two PWR-C2-640 WAC

PoE+ on All Ports (30 W per port)

One PWR-C2-1025WAC or Two PWR-C2-640 WAC

Two PWR-C2-1025 WAC





در دو جدول زیر به بررسی برخی از خصوصیات و پروتکل های پشتیبانی شده در سری سوئیچ 3650 می پردازیم

Performance Numbers for All Switch Models

Switching capacity

176 Gbps on 48-port models

88 Gbps on 24-port models

Stacking bandwidth

160 Gbps

Total number of MAC addresses

32,000

Total number of IPv4 routes (ARP plus learned routes)

24,000

FNF entries

48,000 flow on 48-port models

24,000 flows on 24-port models

DRAM

4 Gb

Flash

2 Gb

VLAN IDs

4,094

Total switched virtual interfaces (SVIs)

1,000

Jumbo frame

9198 bytes

Total routed ports per 3650 stack

208

Wireless

Number of access points per switch/stack

25

Number of wireless clients per switch/stack

1000

Total number of WLANs per switch



64

Wireless bandwidth per switch

Up to 40 Gbps on 48-port models

Up to 20 Gbps on 24-port models

Supported Aironet access point series

3700, 3600, 3500, 2600, 1600, 1260, 1140, 1040

Forwarding Rate of Switch Models

Model

Forwarding Rate

4 x 1 Gigabit Ethernet Uplink-Models

3650-24TS

41.66 Mpps

3650-24PS

3650-48TS

77.37 Mpps

3650-48PS

3650-48FS

2 x 10 Gigabit Ethernet Uplink-Models

3650-24TD

3650-24PD

68.45 Mpps

3650-48TD

3650-48PD

3650-48FD

104.16 Mpps

4 x 10 Gigabit Ethernet Uplink-Models

3650-48TQ

3650-48PQ

3650-48FQ

130.95 Mpps





Description

Specification





Management

BRIDGE-MIB

CISCO-AUTH-FRAMEWORK-MIB

CISCO-BGP4-MIB, BGP4-MIB

CISCO-BRIDGE-EXT-MIB

CISCO-BULK-FILE-MIB

CISCO-CABLE-DIAG-MIB

CISCO-CALLHOME-MIB

CISCO-CEF-MIB

CISCO-CIRCUIT-INTERFACE-MIB

CISCO-ENTITY-VENDORTYPE-OID-MIB

CISCO-CONTEXT-MAPPING-MIB

CISCO-DEVICE-LOCATION-MIB

CISCO-DHCP-SNOOPING-MIB

CISCO-EIGRP-MIB

CISCO-EMBEDDED-EVENT-MGR-MIB

CISCO-ENTITY-FRU-CONTROL-MIB

CISCO-ENTITY-SENSOR-MIB

ENTITY-MIB

CISCO-ERR-DISABLE-MIB

CISCO-CONFIG-COPY-MIB

CISCO-FLOW-MONITOR-MIB

CISCO-FTP-CLIENT-MIB

CISCO-HSRP-EXT-MIB

CISCO-HSRP-MIB

CISCO-IETF-ISIS-MIB

CISCO-IF-EXTENSION-MIB

CISCO-IGMP-FILTER-MIB

CISCO-CONFIG-MAN-MIB

CISCO-IP-CBR-METRICS-MIB

CISCO-IPMROUTE-MIB

CISCO-IP-STAT-MIB

CISCO-IP-URPF-MIB

CISCO-L2L3-INTERFACE-CONFIG-MIB

CISCO-LAG-MIB

CISCO-LICENSE-MGMT-MIB

CISCO-MAC-AUTH-BYPASS-MIB

CISCO-MAC-NOTIFICATION-MIB

CISCO-MDI-METRICS-MIB

CISCO-FLASH-MIB

CISCO-OSPF-MIB

CISCO-OSPF-TRAP-MIB

CISCO-PAE-MIB

CISCO-PAGP-MIB

CISCO-PIM-MIB

CISCO-PING-MIB

CISCO-PORT-QOS-MIB

CISCO-PORT-SECURITY-MIB

CISCO-PORT-STORM-CONTROL-MIB

CISCO-POWER-ETHERNET-EXT-MIB

CISCO-PRIVATE-VLAN-MIB

CISCO-PROCESS-MIB

CISCO-PRODUCTS-MIB

CISCO-RF-MIB

CISCO-RTP-METRICS-MIB

CISCO-RTTMON-MIB

CISCO-SMART-INSTALL-MIB























CISCO-SNMP-TARGET-EXT-MIB

CISCO-STACKMAKER-MIB

CISCO-MEMORY-POOL-MIB

CISCO-STP-EXTENSIONS-MIB

CISCO-SYSLOG-MIB

CISCO-TCP-MIB

CISCO-UDLDP-MIB

CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB

CISCO-VLAN-MEMBERSHIP-MIB

CISCO-VTP-MIB

EtherLike-MIB

HC-RMON-MIB

IEEE8021-PAE-MIB

IEEE8023-LAG-MIB

IF-MIB

IGMP-MIB

IGMP-STD-MIB

IP-FORWARD-MIB

IP-MIB

IPMROUTE-STD-MIB

LLDP-EXT-MED-MIB

LLDP-MIB

NOTIFICATION-LOG-MIB

OLD-CISCO-MEMORY-MIB

CISCO-CDP-MIB

POWER-ETHERNET-MIB

RMON2-MIB

RMON-MIB

SNMP-COMMUNITY-MIB

SNMP-FRAMEWORK-MIB

SNMP-MPD-MIB

SNMP-NOTIFICATION-MIB

SNMP-PROXY-MIB

SNMP-TARGET-MIB

SNMP-USM-MIB

SNMPv2-MIB

SNMP-VIEW-BASED-ACM-MIB

TCP-MIB

UDP-MIB

CISCO-IMAGE-MIB

CISCO-STACKWISE-MIB

AIRESPMACE-WIRELESS-MIB

CISCO-LWAPP-IDS-MIB

CISCO-LWAPP-AP-MIB

CISCO-LWAPP-CCX-RM-MIB

CISCO-LWAPP-CLIENT-ROAMING-MIB

CISCO-LWAPP-DOT11-CCX-CLIENT-DIAG-MIB

CISCO-LWAPP-DOT11-CCX-CLIENT-MIB

CISCO-LWAPP-DOT11-CLIENT-CCX-REPORTS-MIB

CISCO-LWAPP-DOT11-CLIENT-MIB

CISCO-LWAPP-DOT11-MIB

CISCO-LWAPP-DOWNLOAD-MIB

CISCO-LWAPP-LINKTEST-MIB

CISCO-LWAPP-MFP-MIB

CISCO-LWAPP-MOBILITY-EXT-MIB

CISCO-LWAPP-QOS-MIB

CISCO-LWAPP-REAP-MIB

CISCO-LWAPP-ROGUE-MIB

CISCO-LWAPP-RRM-MIB

CISCO-LWAPP-SI-MIB

CISCO-LWAPP-TSM-MIB

CISCO-LWAPP-WLAN-MIB

CISCO-LWAPP-WLAN-SECURITY-MIB

Standards

IEEE 802.1s

IEEE 802.1w

IEEE 802.11

IEEE 802.1x

IEEE 802.1x-Rev

IEEE 802.3ad

IEEE 802.3af

IEEE 802.3at

IEEE 802.3x full duplex on 10BASE-T, 100BASE-TX, and 1000BASE-T ports

IEEE 802.1D Spanning Tree Protocol

IEEE 802.1p CoS prioritization

IEEE 802.1Q VLAN

IEEE 802.3 10BASE-T specification

IEEE 802.3u 100BASE-TX specification

IEEE 802.3ab 1000BASE-T specification

IEEE 802.3z 1000BASE-X specification

RMON I and II standards

SNMPv1, SNMPv2c, and SNMPv3
