با افزایش حجم دادهها و پیچیدهتر شدن سرویسهای سازمانی، زیرساخت دیتاسنترها دیگر فقط به چند سرور و تجهیزات شبکه محدود نیست. سازمانها به زیرساختی نیاز دارند که بتواند منابع پردازشی، ذخیرهسازی و شبکه را متناسب با نیاز هر workload در اختیار برنامهها قرار دهد و در عین حال مدیریت آن ساده و متمرکز باشد. HPE Synergy یکی از راهکارهای HPE برای پاسخ به همین نیاز است. این پلتفرم بر پایه مفهوم Composable Infrastructure یا زیرساخت ترکیبپذیر طراحی شده است؛ معماریای که منابع Compute، Storage و Fabric را در قالب مجموعهای یکپارچه در اختیار مدیر زیرساخت قرار میدهد.

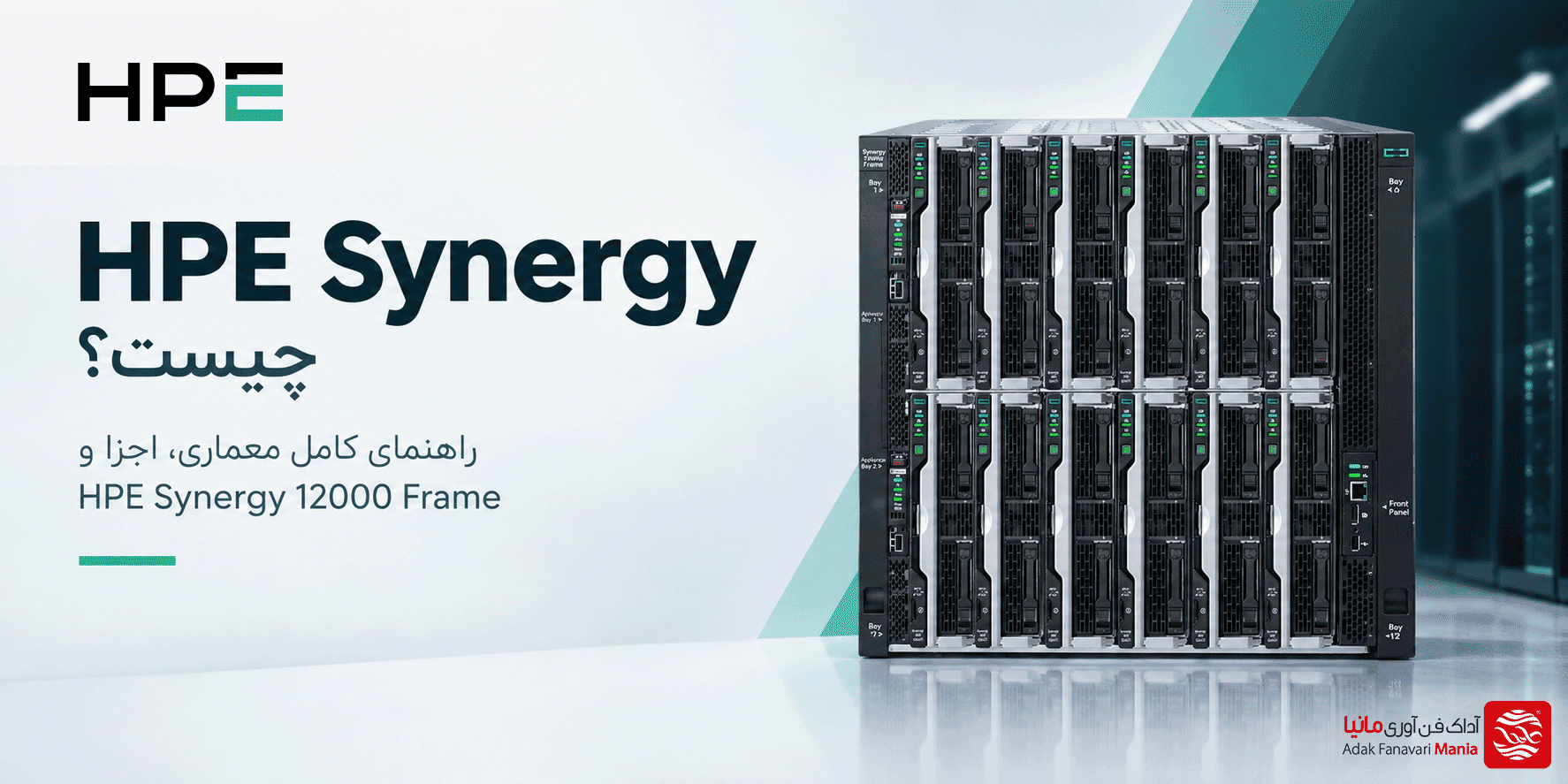

در این معماری، HPE Synergy 12000 Frame نقش بستر اصلی سختافزاری را دارد و اجزایی مانند Compute Module، Storage، Interconnect، Composer، Frame Link Module، Power Supply و سیستم خنککننده در آن قرار میگیرند.
اما HPE سینرژی دقیقاً چیست و چه تفاوتی با معماریهای سنتی سرور دارد؟ در ادامه، معماری، اجزا، نحوه مدیریت منابع و مهمترین مزایای این پلتفرم را بررسی میکنیم.
HPE Synergy چیست؟
سینرژی یک پلتفرم زیرساختی ماژولار و ترکیبپذیر است که برای تجمیع و مدیریت منابع مختلف دیتاسنتر طراحی شده است.
در یک زیرساخت سنتی، سرورها، شبکه و تجهیزات ذخیرهسازی معمولاً بهعنوان اجزای جداگانه مدیریت میشوند. اما در معماری HPE Synergy، این منابع میتوانند در قالب Poolهای مشترک در اختیار برنامهها و workloadهای مختلف قرار بگیرند.
سینرژی را بر پایه چند اصل اصلی معرفی میکند:
- سختافزار و نرمافزار مدیریتی در یک معماری یکپارچه
- استخرهای انعطافپذیر منابع
- مدیریت و هوشمندی Software-defined
- رابط برنامهنویسی یکپارچه یا Unified API
این معماری به مدیران IT اجازه میدهد منابع زیرساخت را متناسب با نیاز سرویسها ترکیب، پیکربندی و دوباره تخصیص دهند.
به زبان ساده، HPE Synergy تلاش میکند زیرساخت دیتاسنتر را از مجموعهای از سختافزارهای مستقل به مجموعهای از منابع قابل مدیریت و ترکیب تبدیل کند.
آشنایی بیشتر با HPE Synergy 12000 Frame
با ساختار، ظرفیت و قابلیتهای HPE Synergy 12000 Frame بیشتر آشنا شوید و جزئیات این زیرساخت ماژولار را بررسی کنید.
مشاهده محصول و مشخصات
Composable Infrastructure در سینرژی چیست؟
مفهوم اصلی پشت HPE Synergy، Composable Infrastructure است.
در این مدل، منابع فیزیکی مانند پردازنده، حافظه، شبکه و ذخیرهسازی صرفاً به یک سرور یا workload خاص وابسته نیستند. بلکه میتوان آنها را با استفاده از ابزارهای مدیریتی، بر اساس نیاز سرویسها پیکربندی کرد.
برای مثال، فرض کنید یک سازمان به یک سرور با مقدار مشخصی Compute، اتصال شبکه و دسترسی به Storage نیاز دارد. در یک معماری سنتی، مدیر سیستم باید این منابع را بهصورت جداگانه روی تجهیزات مختلف پیکربندی کند.
در سینرژی، میتوان مشخصات مورد نیاز را از طریق لایه مدیریتی تعریف کرد تا منابع موجود در زیرساخت به شکل هماهنگ در اختیار Compute Module قرار بگیرند.
HPE این قابلیت را بخشی از مفهوم Software-defined intelligence در Composable Infrastructure میداند.
HPE Synergy 12000 Frame چه نقشی دارد؟
برای اجرای معماری HPE سینرژی، به یک بستر سختافزاری نیاز است و این وظیفه بر عهده HPE Synergy 12000 Frame است.
Frame را میتوان شاسی اصلی سیستم دانست که منابع مختلف زیرساختی درون آن قرار میگیرند و از زیرساخت مشترک برق، خنکسازی و مدیریت استفاده میکنند.
طبق مستندات HPE، 12000 Frame پایه تمام راهکارهای سینرژی است و امکان اضافه کردن Compute Module، Storage، Interconnect، Composer، منابع تغذیه و سایر اجزا را فراهم میکند.
بنابراین باید بین دو مفهوم تفاوت قائل شد:
HPE Synergy نام کل پلتفرم و معماری است.
HPE Synergy 12000 Frame بستر سختافزاری اصلی این معماری محسوب میشود.
این تفاوت برای درک ساختار سینرژی اهمیت زیادی دارد؛ زیرا Frame بهتنهایی یک سرور نیست، بلکه محیطی برای قرارگیری و اتصال منابع مختلف زیرساخت است.
اجزای اصلی HPE Synergy
HPE Synergy از مجموعهای از اجزای سختافزاری و نرمافزاری تشکیل شده است که در کنار یکدیگر معماری Composable را ایجاد میکنند.
اجزای Synergy در کنار یکدیگر یک زیرساخت ماژولار، یکپارچه و قابل مدیریت ایجاد میکنند.
هرکدام از این اجزا نقش مشخصی در معماری دارند و همکاری آنها باعث شکلگیری یک Composable Infrastructure یکپارچه میشود.
1. Compute Module
Compute Moduleها بخش پردازشی HPE سینرژی هستند.
این ماژولها درون Frame نصب میشوند و منابعی مانند پردازنده، حافظه و قابلیتهای I/O را در اختیار workloadها قرار میدهند.
یکی از مزیتهای معماری ماژولار این است که Compute Moduleها را میتوان متناسب با نیاز محیط انتخاب کرد و آنها را در کنار منابع شبکه و ذخیرهسازی مورد نیاز قرار داد.
در نسلهای مختلف HPE سینرژی، مدلهای متفاوتی از Compute Moduleها ارائه شدهاند و سازگاری هر مدل با Frame و سایر اجزای زیرساخت باید بر اساس Compatibility Matrix رسمی HPE بررسی شود.
به همین دلیل، هنگام طراحی یک راهکار Synergy، انتخاب Compute صرفاً بر اساس تعداد هسته پردازنده انجام نمیشود؛ بلکه باید نوع workload، مقدار حافظه، نیاز Storage و پهنای باند شبکه نیز در نظر گرفته شود.
2. Storage Module
در معماری HPE Synergy، Storage نیز میتواند بخشی از زیرساخت ترکیبپذیر باشد.
یکی از نمونههای شناختهشده، HPE Synergy D3940 Storage Module است که برای ارائه ظرفیت ذخیرهسازی درون معماری سینرژی استفاده میشود.
این ساختار به سازمان اجازه میدهد منابع Storage را در کنار Compute و Fabric در یک معماری یکپارچه قرار دهد.
نکته مهم این است که Storage در سینرژی صرفاً یک دیسک داخلی برای یک سرور نیست؛ بلکه میتواند بهعنوان بخشی از معماری کلی Storage مورد استفاده قرار گیرد و از طریق Interconnectهای مناسب به Compute Moduleها متصل شود.
3. Interconnect Module
Interconnectها مسئول ایجاد ارتباط میان Compute Moduleها و شبکه یا Storage هستند.
بسته به طراحی زیرساخت، میتوان از گزینههای مختلف Interconnect استفاده کرد.
در معماری HPE سینرژی، Virtual Connect و انواع Switch یا Pass-through میتوانند در سناریوهای مختلف مورد استفاده قرار گیرند.
HPE Synergy 12000 Frame دارای 6 محفظه Interconnect است و این طراحی امکان ایجاد افزونگی برای چند Fabric را فراهم میکند.
در نتیجه، Interconnect یکی از اجزای کلیدی برای ایجاد ارتباط بین منابع داخلی سینرژی و شبکه دیتاسنتر است.
4. HPE Synergy Composer
یکی از مهمترین اجزای HPE Synergy، Synergy Composer است.
Composer یک Appliance مدیریتی است که HPE OneView را در خود میزبانی میکند و بهصورت مستقیم در Frame قرار میگیرد.
HPE در مشخصات فعلی خود، HPE Synergy Composer 2 Plus را بهعنوان نسل جدید Appliance مدیریتی معرفی میکند. Composer میتواند منابع Compute، Storage و Fabric را شناسایی و مدیریت کند.
به بیان ساده، Composer واسطه اصلی بین سختافزار Synergy و لایه مدیریت نرمافزاری آن است.
در یک پیکربندی میتوان از یک یا دو Composer استفاده کرد و استفاده از دو Appliance امکان ایجاد افزونگی در بخش مدیریت را فراهم میکند.
5. HPE OneView
HPE OneView لایه نرمافزاری مدیریت HPE Synergy است که روی Composer اجرا میشود.
OneView امکان مدیریت چرخه عمر سختافزار، پیکربندی منابع، ایجاد پروفایلها، مدیریت شبکه و کنترل وضعیت زیرساخت را فراهم میکند.
یکی از قابلیتهای مهم OneView، استفاده از Server Profile و Templateها برای تعریف تنظیمات مورد نیاز Compute Moduleهاست.
در این روش، مدیر زیرساخت میتواند تنظیمات مورد نیاز یک workload را بهصورت نرمافزاری تعریف کند و سپس آن تنظیمات را روی منابع مورد نظر اعمال کند.
HPE OneView همچنین امکان مدیریت چند Frame را فراهم میکند و در معماریهای بزرگتر، مدیریت منابع از یک لایه متمرکز انجام میشود.
6. Frame Link Module
Frame Link Module یا FLM مسئول ایجاد ارتباط مدیریتی میان Frameها و انتقال اطلاعات مربوط به منابع است.
این ماژول علاوه بر ارتباط داخلی با سیستم مدیریت، امکان اتصال چند Frame به یکدیگر را نیز فراهم میکند.
HPE در معماری 12000 Frame دو Slot برای Frame Link Module در نظر گرفته است. این ماژولها میتوانند برای ایجاد یک شبکه مدیریتی خصوصی و افزونه میان Frameها مورد استفاده قرار گیرند.
این قابلیت زمانی اهمیت بیشتری پیدا میکند که سازمان از چند HPE Synergy Frame استفاده کند.
در چنین شرایطی، Frameها میتوانند در قالب یک محیط مدیریتی گستردهتر قرار بگیرند و منابع آنها از طریق OneView مدیریت شوند.
7. Power Supply
هر زیرساخت دیتاسنتری به سیستم برقرسانی پایدار و افزونه نیاز دارد.
HPE Synergy 12000 Frame تا 6 محفظه Power Supply دارد و از منابع تغذیه با راندمان بالا پشتیبانی میکند.
تعداد منابع تغذیه مورد نیاز به پیکربندی نهایی سیستم بستگی دارد. تعداد Compute Moduleها، نوع پردازندهها، تجهیزات Storage و Interconnectها همگی روی Power Budget تأثیر دارند.
به همین دلیل HPE برای طراحی صحیح توان مصرفی سینرژی استفاده از ابزارهایی مانند Power Advisor را نیز توصیه میکند.
8. Fan و سیستم خنککننده
با توجه به تراکم بالای تجهیزات در Frame، مدیریت حرارت اهمیت زیادی دارد.
HPE Synergy 12000 Frame دارای 10 فن است و از گزینههای مختلف فن برای مدیریت جریان هوا و خنکسازی تجهیزات پشتیبانی میکند.
در نسخههای جدیدتر، HPE پشتیبانی از High-Capacity Fans را نیز به قابلیتهای Frame اضافه کرده است.
فنها نیز مانند سایر اجزای ماژولار سینرژی برای سرویس و نگهداری آسانتر طراحی شدهاند.
ظرفیت HPE Synergy 12000 Frame چقدر است؟
یکی از مهمترین ویژگیهای HPE Synergy 12000 Frame، تراکم بالای تجهیزات قابل نصب در آن است. این Frame برای تجمیع منابع Compute، Storage، Fabric، Power و Management در یک زیرساخت ماژولار طراحی شده است.
در حالت حداکثری، Frame میتواند تا ۱۲ Compute Module نیمارتفاع را در خود جای دهد؛ البته نوع و نحوه چیدمان ماژولها به Zone و پیکربندی انتخابشده بستگی دارد.
ظرفیت واقعی هر پیکربندی به نوع Compute، Storage، Interconnect، Power Supply و سایر تجهیزات مورد استفاده بستگی دارد. همچنین HPE توصیه میکند برای بررسی دقیق ظرفیت توان و پیکربندی نهایی، از ابزار Power Advisor استفاده شود.
معماری HPE Synergy چگونه کار میکند؟
برای درک بهتر عملکرد سینرژی، میتوان معماری آن را در چند لایه تصور کرد.
در پایینترین سطح، HPE Synergy 12000 Frame قرار دارد که منابع فیزیکی را در کنار هم قرار میدهد.
در سطح بعد، Compute، Storage و Fabric قرار دارند.
سپس Composer و HPE OneView وظیفه شناسایی، پیکربندی و مدیریت منابع را بر عهده میگیرند.
در این مدل، منابع میتوانند به شکل Pool در اختیار سیستم قرار بگیرند و مدیر زیرساخت با استفاده از پروفایلها و Templateها، مشخص کند هر Compute Module چه منابع و تنظیماتی دریافت کند.
HPE این مدل را بهعنوان زیرساختی معرفی میکند که امکان Auto-Discovery و مدیریت Software-defined منابع را فراهم میکند.
تفاوت سینرژی با سرورهای رکمونت چیست؟
مهمترین تفاوت، نوع نگاه به منابع زیرساخت است.
در سرورهای Rack معمولی، هر سرور معمولاً یک سیستم مستقل است. شبکه، Storage و منابع محاسباتی آن نیز تا حد زیادی به همان سرور وابستهاند.
اما در سینرژی، این منابع میتوانند در یک معماری مشترک قرار بگیرند.
برای مثال، مدیر زیرساخت میتواند از طریق OneView یک Server Profile تعریف کند و تنظیمات Compute، شبکه و Storage مورد نیاز را به آن اختصاص دهد.
در نتیجه، تغییر کاربری یک Compute Module یا Provision کردن یک محیط جدید میتواند با فرآیندی متمرکزتر انجام شود.
بنابراین تفاوت اصلی فقط در شکل ظاهری سختافزار نیست؛ بلکه مدل مدیریت و تخصیص منابع تفاوت اصلی میان این دو معماری است.
امکان استفاده از چند HPE Synergy Frame
سینرژی فقط برای استفاده در یک Frame طراحی نشده است.
چند Frame میتوانند به یکدیگر متصل شوند و در قالب یک زیرساخت گستردهتر مدیریت شوند.
Frame Link Module در این معماری نقش مهمی در ارتباط Frameها دارد و OneView میتواند منابع Frameهای متصل را شناسایی و مدیریت کند.
این قابلیت به سازمانها اجازه میدهد بدون تغییر اساسی در مدل مدیریت، زیرساخت خود را با افزایش نیازهای Compute و Storage توسعه دهند.
مزایای HPE سینرژی
استفاده از سینرژی میتواند مزایای مختلفی برای محیطهای دیتاسنتری داشته باشد.
مدیریت متمرکز
با استفاده از HPE OneView، بسیاری از وظایف مدیریتی از یک رابط انجام میشوند و مدیر زیرساخت نیاز کمتری به مدیریت جداگانه هر سختافزار دارد.
انعطافپذیری منابع
منابع Compute، Storage و Fabric میتوانند متناسب با نیاز workloadها ترکیب و اختصاص داده شوند.
کاهش پیچیدگی زیرساخت
تجمیع منابع در Frame و استفاده از معماری مشترک میتواند پیچیدگی فیزیکی و مدیریتی زیرساخت را کاهش دهد.
توسعهپذیری
امکان استفاده از چند Frame و اضافه کردن منابع جدید باعث میشود زیرساخت بتواند همزمان با رشد سازمان توسعه پیدا کند.
اتوماسیون
OneView و قابلیتهای Software-defined امکان خودکارسازی بخشی از فرآیندهای Provisioning و پیکربندی را فراهم میکنند.
استفاده بهینهتر از منابع
یکی از اهداف معماری Composable این است که منابع سختافزاری بر اساس نیاز واقعی workloadها تخصیص داده شوند و امکان استفاده مجدد از آنها سادهتر باشد.
HPE Synergy برای چه سازمانهایی مناسب است؟
HPE Synergy بیشتر برای محیطهایی کاربرد دارد که نیاز به تراکم بالای Compute، مدیریت متمرکز و انعطافپذیری منابع دارند.
همچنین HPE از Synergy در معماریهای مرجع مختلف برای محیطهای مجازیسازی و Cloud استفاده کرده است.
هنگام انتخاب سینرژی به چه نکاتی توجه کنیم؟
انتخاب HPE سینرژی تنها به خرید یک Frame محدود نمیشود. برای طراحی یک راهکار مناسب باید کل معماری بررسی شود.
نوع Workload
ابتدا باید مشخص شود زیرساخت قرار است چه نوع workloadهایی را اجرا کند؛ برای مثال Virtualization، Database، VDI یا سرویسهای سازمانی.
تعداد Compute Module
تعداد سرورها و نوع آنها باید بر اساس نیاز پردازشی، حافظه و رشد آینده تعیین شود.
شبکه و Fabric
انتخاب زمناسب باید با توجه به پهنای باند، نوع شبکه، Storage و نیاز به Redundancy انجام شود.
Storage
باید مشخص شود Storage مورد نیاز به چه شکل تأمین میشود و چه سطحی از ظرفیت، Performance و افزونگی مورد نیاز است.
Power و Cooling
مصرف انرژی کل پیکربندی باید پیش از نهایی کردن طراحی محاسبه شود. HPE نیز تأکید میکند که منابع تغذیه باید توان مورد نیاز تمام تجهیزات نصبشده در Frame را پوشش دهند.
مدیریت و افزونگی
در محیطهای حساس، استفاده از Composerهای افزونه و طراحی مناسب Frame Link و Fabric میتواند در دسترسپذیری زیرساخت اهمیت داشته باشد.
جمعبندی
سینرژی یک معماری زیرساختی است که با هدف ایجاد محیطی ماژولار، انعطافپذیر و قابل مدیریت برای دیتاسنترها طراحی شده است.
در مرکز این معماری، HPE Synergy 12000 Frame قرار دارد که Compute، Storage، Fabric، Power و Cooling را در یک بستر مشترک جمع میکند.
در کنار Frame، اجزایی مانند Compute Module، Storage Module، Interconnect، Frame Link Module و HPE Synergy Composer قرار میگیرند و مدیریت این منابع نیز از طریق HPE OneView انجام میشود.
مهمترین تفاوت HPE سینرژی با زیرساختهای سنتی در این است که منابع به شکل مجموعهای یکپارچه و قابل ترکیب مدیریت میشوند. این رویکرد میتواند Provisioning، توسعه زیرساخت و تخصیص منابع به workloadهای مختلف را سادهتر و انعطافپذیرتر کند.
در نتیجه، اگر یک سازمان به دنبال زیرساختی است که علاوه بر تراکم سختافزاری، امکان مدیریت متمرکز، توسعهپذیری و تخصیص انعطافپذیر منابع را فراهم کند، آشنایی با معماری HPE Synergy و اجزای 12000 Frame اهمیت زیادی دارد.
سوالات متداول درباره HPE Synergy
پاسخ به مهمترین سوالات درباره معماری، اجزا، مدیریت و قابلیتهای HPE Synergy و HPE Synergy 12000 Frame
01 HPE سینرژی چیست؟
HPE Synergy یک پلتفرم زیرساختی ماژولار و Composable است که منابع Compute، Storage و Fabric را در یک معماری یکپارچه قرار میدهد و مدیریت آنها را از طریق HPE OneView امکانپذیر میکند.
02 HPE Synergy 12000 Frame چیست؟
HPE Synergy 12000 Frame شاسی و بستر سختافزاری اصلی پلتفرم Synergy است که Compute Module، Storage، Interconnect، Composer، منابع تغذیه و فنها در آن قرار میگیرند.
03 HPE OneView چه نقشی در سینرژی دارد؟
HPE OneView لایه مدیریتی Synergy است که روی Composer اجرا میشود و برای شناسایی، پیکربندی، Provisioning و مدیریت منابع زیرساخت مورد استفاده قرار میگیرد.
04 HPE Synergy Composer چیست؟
Composer یک Appliance مدیریتی است که HPE OneView را میزبانی میکند و از طریق آن منابع HPE Synergy مدیریت میشوند. HPE در نسلهای جدید، Composer 2 Plus را ارائه کرده است.
05 HPE Synergy 12000 Frame چند سرور را پشتیبانی میکند؟
این Frame میتواند تا 12 Compute Module نیمارتفاع یا تا 6 Compute Module تمامارتفاع را پشتیبانی کند. در Zoneهای مشخص، امکان استفاده از ماژولهای Double-wide نیز وجود دارد.
06 آیا میتوان چند سینرژی را به یکدیگر متصل کرد؟
بله. چند Frame میتوانند از طریق Frame Link Module به یکدیگر متصل شوند و منابع آنها از طریق HPE OneView مدیریت شوند.
07 HPE سینرژی چه تفاوتی با سرور Rack دارد؟
در سرورهای Rack معمولی، منابع هر سرور عمدتاً به همان سیستم وابستهاند؛ اما HPE Synergy منابع Compute، Storage و Fabric را در یک معماری ترکیبپذیر قرار میدهد تا بتوان آنها را به شکل متمرکز و انعطافپذیر مدیریت و تخصیص داد.
08 آیا سینرژی برای مجازیسازی مناسب است؟
بله. HPE Synergy در معماریهای مرجع HPE برای محیطهای مجازیسازی و زیرساختهای Cloud نیز استفاده شده است و قابلیت مدیریت متمرکز منابع میتواند برای چنین محیطهایی کاربرد داشته باشد.
09 HPE سینرژی چه اجزایی دارد؟
اجزای اصلی شامل HPE Synergy 12000 Frame، Compute Module، Storage Module، Interconnect Module، Synergy Composer، HPE OneView، Frame Link Module، Power Supply و Fan هستند.
10 ظرفیت HPE Synergy 12000 Frame چقدر است؟
بسته به نوع ماژولهای مورد استفاده، Frame از چندین Compute Module، حداکثر 6 Interconnect، تا 6 Power Supply، دو Appliance Bay و دو Frame Link Module پشتیبانی میکند.
