کلید System Maintenance Switch چه کاربردی در سرور دارد؟

کلید System Maintenance Switch چه کاربردی در سرور دارد؟

کلید System Maintenance Switch یک ویژگی فیزیکی در سرورهای HPE است که به مدیران شبکه اجازه می‌دهد تا عملیات عادی را به طور موقت غیرفعال کرده و بر روی سرور عملیات تعمیر و نگهداری را اجرا کنند. هنگامی که کلید System Maintenance Switch فعال شود، برخی عملکردهای سیستم مثل بارگذاری سیستم عامل، بارگذاری درایورها، اجرای برنامه‌های بوت و دیگر عملیات مربوط به اجرای سیستم تعلیق می‌شوند. این حالت برای انجام تغییرات سخت‌افزاری، به‌روزرسانی‌های سیستمی و عیب‌یابی مشکلات کاربردی بسیار مفید است.

System Maintenance Switch دارای 12 کلید بر روی مادربرد بوده که به صورت پیش فرض خاموش هستند و بسته به نیاز و عملکرد می‌توان آن‌ها را روشن نمود. در ادامه به بررسی این کلیدها در حالت‌های روشن-خاموش می‌پردازیم. همچنین خواهیم گفت که چگونه می‌توان با کمک این کلیدها بایوس را ریست کرد و یا از اطلاعات Redundant ROM استفاده نمود، با ما همراه باشید.

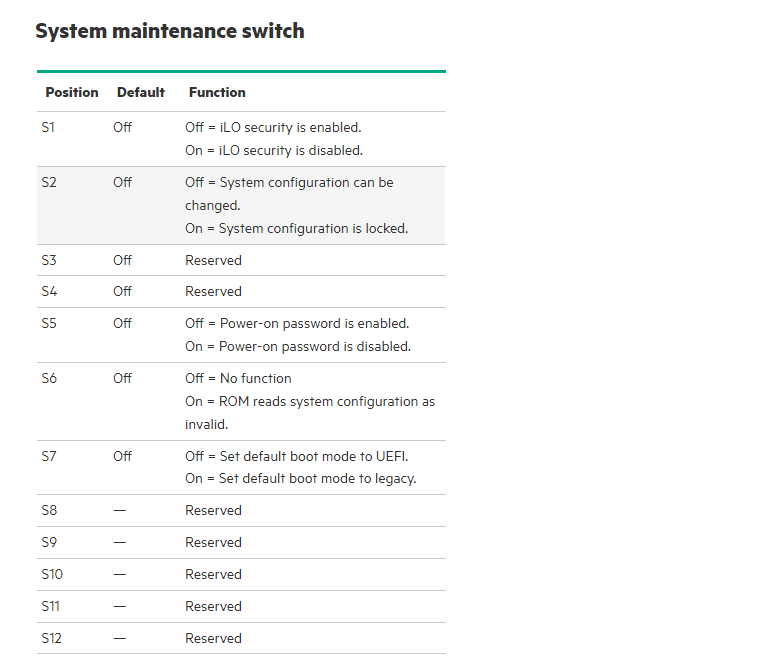

عملکرد کلیدهای System Maintenance Switch

کلید s1: (امنیت iLO)

  • خاموش بودن این کلید به معنای فعال بودن iLO security است و برای ورود نیازمند پسورد خواهید بود.
  • روشن بودن کلید s1 به معنای عدم نیاز پسورد برای ورود به iLO و غیر فعال بودن iLO security است.

کلید s2: (تغییرات در پیکربندی سیستم)

  • این کلید مربوط به تغییرات در بخش پیکربندی سیستم است.
  • خاموش بودن کلید s2 به معنای تغییر پذیر بودن پیکربندی سیستم است.
  • روشن بودن آن نیز به معنای عدم تغییر پیکربندی سیستم می‌باشد.

کلید s5: (پسورد ورود به بایوس)

  • در صورت خاموش بودن این کلید پسورد ورود به بایوس فعال است.
  • روشن بودن کلید s5 در بخش System Maintenance Switch به معنای غیر فعال بودن پسورد ورود به بایوس است.

کلید s6: (ریست بایوس)

  • کلید خاموش s6 عملی انجام نمی‌دهد.
  • با روشن کردن کلید s6 می‌توان به حالت کارخانه رفته و بایوس را ریست کرد. (پاک شدن NVRAM)

کلید s7: (بوت شدن سرور)

  • روشن-خاموش بودن این کلید به روش بوت شدن سرور اشاره دارد.
  • خاموش بودن s7 به معنای بوت شدن سرور به صورت UEFI است.
  • روشن بودن آن نیز بیانگر بوت شدن به صورت Legacy می‌باشد.

نکته: کلیدهای s3، s4، s8، s9، s10، s11 و s12 در حالت خاموش-روشن عملکردی از خود نشان نمی‌دهند و کلیدهای رزرو هستند.

نکته: همانطور که بالاتر نیز به آن اشاره کردیم، این کلیدها به صورت پیش فرض خاموش هستند و بسته به نیاز می‌توان آن‌ها را روشن کرد. کلیدهای رزرو شده هم چون عملکردی ندارند به تبع، پیش فرضی نیز برای آن‌ها تعریف نشده است.

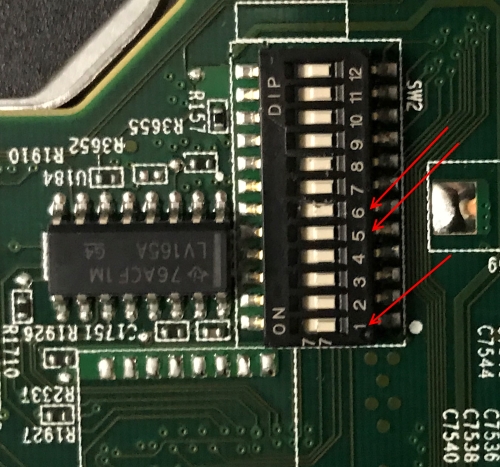

کلید system maintenance switch

پاک کردن بایوس به کمک کلیدهای System Maintenance Switch

به کمک این کلیدهای کوچک می‌توانید در سرور تغییراتی ایجاد کنید، یکی از این تغییرات بازگشت به تنظیمات کارخانه یا پاک کردن Bios است. برای اینکار کافیست از کلید s6 استفاده کنید. مراحل ریست کردن بایوس با این روش به شرح زیر می‌باشد:

  • خاموش کردن سرور
  • جدا کردن کابل‌های برق
  • باز کردن در سرور
  • تغییر دادن حالت کلید s6 از خاموش به روشن
  • در این مرحله کابل‌های برق را وصل کرده و با روشن کردن سرور آن را راه اندازی می‌کنیم.
  • پس از نمایان شدن متن پیام زیر، باید سرور را خاموش کرده و مراحل قبلی را طی کنید تا کلید s6 را خاموش کنید. با اینکار بایوس را ریست کرده‌اید. (این متن در سرورهای نسل 9 به بعد HPE دیده می‌شود. در سری‌های قبل Turn off the Server را مشاهده خواهید کرد.)

Maintenance switch detected in the ON position.

The system is being default configured. This may take a few minutes…

Power off the server and toggle the maintenance switch to the OFF position

استفاده از اطلاعات Redundant ROM

Redundant ROM که به آن رام پشتیبان یا بکاپ گفته می‌شود، اطلاعات را به صورت بکاپ در خود نگه داشته و در صورت خرابی rom اصلی سیستم به صورت اتوماتیک از این اطلاعات استفاده می‌کند. حالا اگر به صورت خودکار این عملیات انجام نشود، باید به صورت دستی دست به کار شوید:

  • برای اینکار، ابتدا سرور را خاموش کرده و کابل برق را جدا و در سرور را باز کنید.
  • کلیدهای s1 ،s5 و s6 را روشن کنید.
  • در این زمان اگر سرور را روشن کنید تک بوقی به گوش خواهد رسید.
  • بعد از اینکه صدای بوق را شنیدید سرور را خاموش و کابل‌ها را جدا کنید.
  • دوباره کلیدهای s1 ،s5 و s6 را خاموش کنید.
  • در سرور را بسته و با وصل کردن کابل‌های برق آن را روشن کنید.

کلید تعمیر و نگهداری سیستم

سخن آخر

در این مقاله در خصوص کلید System Maintenance Switch صحبت کردیم. همچنین به کاربرد آن‌ها در ریست کردن بایوس و تنظیم دستی Redundant ROM پرداختیم.

آداک فناوری مانیا با دارا بودن چندین سابقه درخشان و پرچم داری در عرصه فروش سرور و تجهیزات شبکه، در کنار شما خواهد بود تا بهترین انتخاب را داشته باشید. اگر به دنبال سرور با بهترین قیمت در بازار هستید، از صفحه سرورهای مانیا غافل نشوید.
