سرور HPE Synergy 480 Gen12 Compute Module

معرفی HPE Synergy: تحول زیرساختی برای دنیای ترکیبی

HPE Synergy، نخستین پلتفرمی است که به‌صورت اختصاصی برای زیرساخت ترکیبی (Composable Infrastructure) طراحی شده و تجربه‌ای نوین به تیم‌های فناوری اطلاعات ارائه می‌دهد؛ تجربه‌ای که امکان خلق و ارائه‌ی ارزش‌های جدید را به‌صورت فوری و پیوسته فراهم می‌کند.

این زیرساخت یکپارچه، پیچیدگی‌های عملیاتی مربوط به بارهای کاری سنتی را کاهش داده و در عین حال، سرعت عملیات در زمینه‌ی برنامه‌ها و خدمات نسل جدید را افزایش می‌دهد. با استفاده از یک رابط کاربری واحد، HPE Synergy امکان ترکیب منابع فیزیکی و مجازیِ پردازشی، ذخیره‌سازی و شبکه را در قالب هر پیکربندی دلخواه برای هر نوع برنامه‌ای فراهم می‌سازد.

HPE Synergy به‌عنوان یک پلتفرم قابل توسعه، به‌راحتی از مدل‌های عملیاتی متنوعی مانند مجازی‌سازی، ابر ترکیبی (Hybrid Cloud) و DevOps پشتیبانی می‌کند. این ویژگی‌ها باعث می‌شود IT نه‌تنها نقش ارائه‌دهنده‌ی خدمات داخلی را ایفا کند، بلکه به یک شریک تجاری چابک برای راه‌اندازی سریع برنامه‌های جدید تبدیل شود—برنامه‌هایی که خود بخشی از ارزش تجاری سازمان خواهند بود.



قبل از شروع معرفی HPE Synergy نسل دوازده، می توانید مشخصات نسل یازدهم این سرور را مشاهده نمایید.



قدرت پردازش در کلاس سازمانی: معرفی ماژول محاسباتی HPE Synergy 480 Gen12

ماژول محاسباتی HPE Synergy 480 Gen12 با طراحی دو سوکتی و فرم‌فکتور half-height، ظرفیت و کارایی بی‌نظیری را برای اجرای بارهای کاری سنگین فراهم می‌سازد. این ماژول با پردازنده‌های قدرتمند Intel® Xeon® 6 با حداکثر ۸۶ هسته، حافظه‌ی DDR5 Smart Memory با پشتیبانی تا ۴ ترابایت برای هر پردازنده، گزینه‌های متنوع برای کنترلرهای ذخیره‌سازی، و چندین اتصال ورودی/خروجی طراحی شده است.

این قابلیت‌ها به شما امکان می‌دهد تا یک مخزن منعطف از ظرفیت پردازشی در دل زیرساخت ترکیبی خود ایجاد کرده و پاسخگوی نیازهای متغیر کسب‌و‌کار امروز و آینده باشید. HPE Synergy 480 Gen12 یک انتخاب ایده‌آل برای سازمان‌هایی است که به‌دنبال عملکرد بالا و مقیاس‌پذیری در برنامه‌های عمومی و سازمانی هستند.



اجزای اصلی در پنل جلویی ماژول محاسباتی HPE Synergy 480 Gen12

1. نشانگر LED شناسایی (UID)
   برای شناسایی سریع سیستم از طریق روشن شدن یک نور آبی استفاده می‌شود.

2. نشانگر وضعیت سلامت سیستم (Health Status LED)
   نشان‌دهنده وضعیت کلی سلامت سیستم از نظر سخت‌افزاری.

3. نشانگر وضعیت کارت شبکه Mezzanine (Mezzanine NIC Status LED)
   نشان‌دهنده اتصال و فعالیت کارت شبکه Mezzanine نصب‌شده.

4. دکمه روشن/استندبای و نشانگر توان سیستم (Power On/Standby Button & LED)
   برای روشن یا قرار دادن سیستم در حالت آماده‌به‌کار، همراه با نشانگر وضعیت برق.

5. زبانه آزادسازی دسته ماژول محاسباتی (Compute Module Handle Release Latch)
   جهت باز و خارج کردن امن ماژول از شاسی اصلی.

6. قفسه درایو قابل جابجایی (Removable Drive Cage)
   قابلیت نصب و تعویض سریع درایوهای ذخیره‌سازی در پنل جلو.

7. پنل دسترسی سریع (Quick Access Panel)
   برای مشاهده سریع اطلاعات سیستمی یا دسترسی به اجزای داخلی.

8. زبانه‌ی کشویی لیبل سریال (Serial Label Pull Tab)
   برچسب شماره سریال که به‌راحتی بیرون کشیده می‌شود برای شناسایی و ثبت.







اجزای نمای جلویی ماژول محاسباتی HPE Synergy 480 Gen12

1. نشانگر LED شناسایی (UID LED)
   جهت شناسایی سریع و بصری ماژول در رک با نور آبی مشخص.

2. نشانگر وضعیت سلامت سیستم (Health Status LED)
   نشان‌دهنده وضعیت کلی سلامت سخت‌افزاری ماژول (سبز، کهربایی یا قرمز).

3. نشانگر وضعیت کارت شبکه Mezzanine (Mezzanine NIC Status LED)
   اطلاعات لحظه‌ای از اتصال و وضعیت کارت شبکه Mezzanine را نمایش می‌دهد.

4. دکمه روشن/استندبای و LED توان سیستم (Power On/Standby Button & System Power LED)
   برای روشن یا قرار دادن ماژول در حالت آماده‌به‌کار (Standby)، همراه با وضعیت برق.

5. زبانه آزادسازی دسته ماژول (Compute Module Handle Release Latch)
   امکان جداسازی امن ماژول از شاسی با استفاده از این زبانه.

6. قفسه درایو قابل تعویض (Removable Drive Cage)
   محل نصب درایوهای NVMe/SAS/SATA، قابل جابجایی برای سرویس آسان.

7. پنل دسترسی سریع (Quick Access Panel)
   برای مشاهده اطلاعات کلیدی سیستم یا دسترسی سریع به اجزای داخلی طراحی شده است.

8. زبانه برچسب سریال (Serial Label Pull Tab)
   برچسب شماره سریال دستگاه که از پنل جلو قابل بیرون کشیدن است.

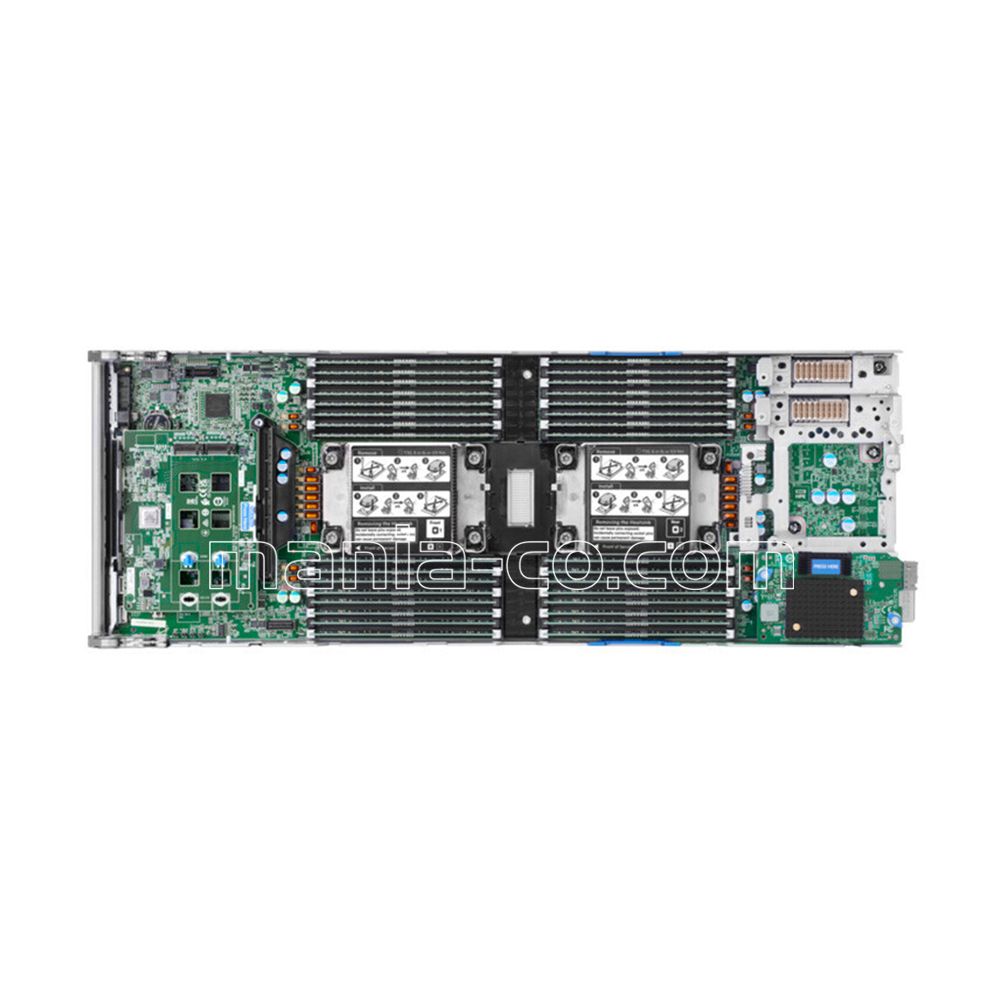

اجزای داخلی / نمای بالایی ماژول محاسباتی HPE Synergy 480 Gen12

1. ۳۲ شکاف حافظه DDR5 DIMM
   پشتیبانی از حافظه‌های DDR5 با ظرفیت و پهنای باند بالا برای عملکرد بهینه در بارهای کاری سنگین.

2. درگاه‌های Mezzanine (سه عدد x16 PCIe 5.0)
   امکان نصب کارت‌های شبکه یا رابط‌های توسعه با پهنای باند PCIe نسل پنجم برای اتصال سریع و انعطاف‌پذیر.

3. اتصال برق و مدیریت ماژول محاسباتی
   تأمین برق و برقراری ارتباط با ماژول مدیریت شاسی.

4. درگاه اتصال پک انرژی کنترلر ذخیره‌سازی
   جهت اتصال Energy Pack برای تأمین پایداری در هنگام قطع برق موقت.

5. پشتیبانی از دو پردازنده Intel® Xeon® 6
   امکان نصب حداکثر دو پردازنده نسل ششم Xeon با حداکثر ۸۶ هسته در هر سوکت.

6. نقطه اتصال برای کیت‌های انتخابی قفسه درایو (Drive Cage)
   سازگار با انواع کیت‌های درایو قابل نصب در پنل جلو، مانند NVMe یا EDSFF.

7. درگاه اتصال کنترلر بوت HPE NS204i-d Gen12
   جهت مدیریت بوت سیستم از طریق درایوهای داخلی خاص.

8. پورت USB 3.0 خارجی
   دسترسی سریع به درگاه USB برای نصب سیستم‌عامل، پشتیبان‌گیری یا پیکربندی.

9. پورت USB مدیریت iLO
   اتصال مستقیم به رابط مدیریت یکپارچه HPE iLO جهت پیکربندی، نظارت و عیب‌یابی.

10. قابلیت انتخاب قفسه‌های جلویی مختلف (Selectable Front Cage Options)
    پشتیبانی از انواع ترکیب‌های ذخیره‌سازی قابل نصب در پنل جلو شامل SFF NVMe، EDSFF و … بسته به نیاز.



چه چیزهایی در نسخه Gen12 جدید است؟

• طراحی جدید ماژول محاسباتی Gen12 با هدف افزایش عملکرد و ظرفیت پردازشی نسبت به نسل‌های قبلی.

• پشتیبانی از گزینه‌های متنوع برای نصب درایو در پنل جلو:

  • کیت ۴ درایو،

  • کیت ۸ درایو،

  • یا پیکربندی بدون درایو
    برای انطباق با بارهای کاری SAN و vSAN متنوع.

• معرفی دستگاه بوت جدید HPE Synergy NS204i-d v2 M.2، سازگار با نیازهای RAID سخت‌افزاری VMware، قابل استفاده با تمامی گزینه‌های قفسه درایو (قابل نصب در کارخانه یا توسط مشتری).

• بهره‌مندی از پردازنده‌های قدرتمند Intel® Xeon® 6 با معماری پیشرفته.

• پشتیبانی از حداکثر ۱۶ اسلات DIMM برای هر پردازنده (در مجموع ۳۲ اسلات DIMM) و ظرفیت حافظه تا ۸ ترابایت برای هر ماژول محاسباتی.

  • پشتیبانی از ماژول‌های حافظه با ظرفیت‌های ۱۶ تا ۲۵۶ گیگابایت

  • با سرعتی تا ۶۴۰۰MT/s.

• پشتیبانی کامل از PCIe 5.0 در سراسر ماژول برای عملکرد بهینه در بوت، ذخیره‌سازی و I/O.



اطلاعات پلتفرم (Platform Information) HPE Synergy 480 Gen12

فرم‌فکتور (Form Factor):

تیغه‌ی تک‌شیار – (Single Slot Blade – Half-Height)
ماژول محاسباتی HPE Synergy 480 Gen12 دارای طراحی Half Height و تک‌شیار است که برای نصب در شاسی HPE Synergy 12000 ساخته شده. این فرم‌فکتور، تراکم بالای پردازشی را در کنار بهره‌وری فضایی عالی و مقیاس‌پذیری ماژولار در زیرساخت‌های ترکیبی ارائه می‌دهد.



انواع شاسی

• شاسی محاسباتی تکی برای پیکربندی به سفارش (CTO)

• کیت قفسه ۴ درایو SFF با پشتیبانی از SAS/SATA/NVMe و اتصال OCP

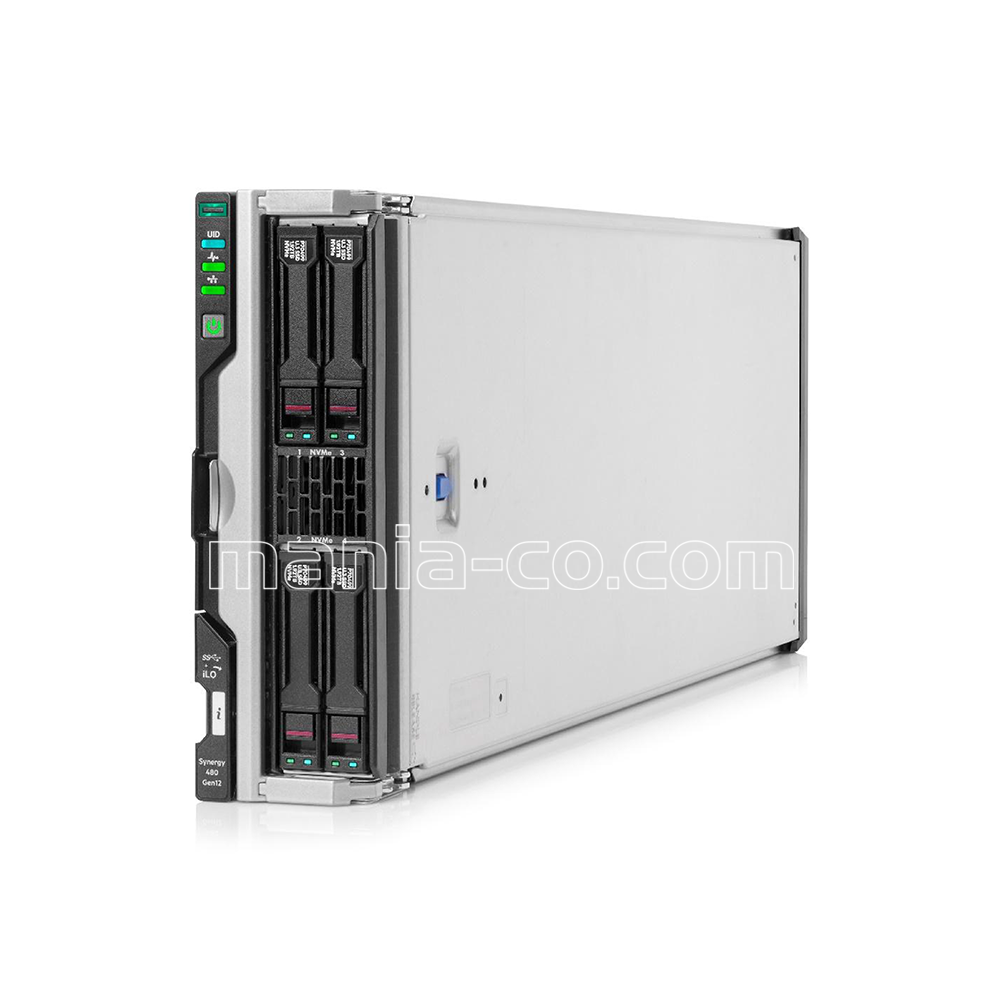

• کیت ۴ درایو SFF NVMe با اتصال مستقیم (Direct Connect)

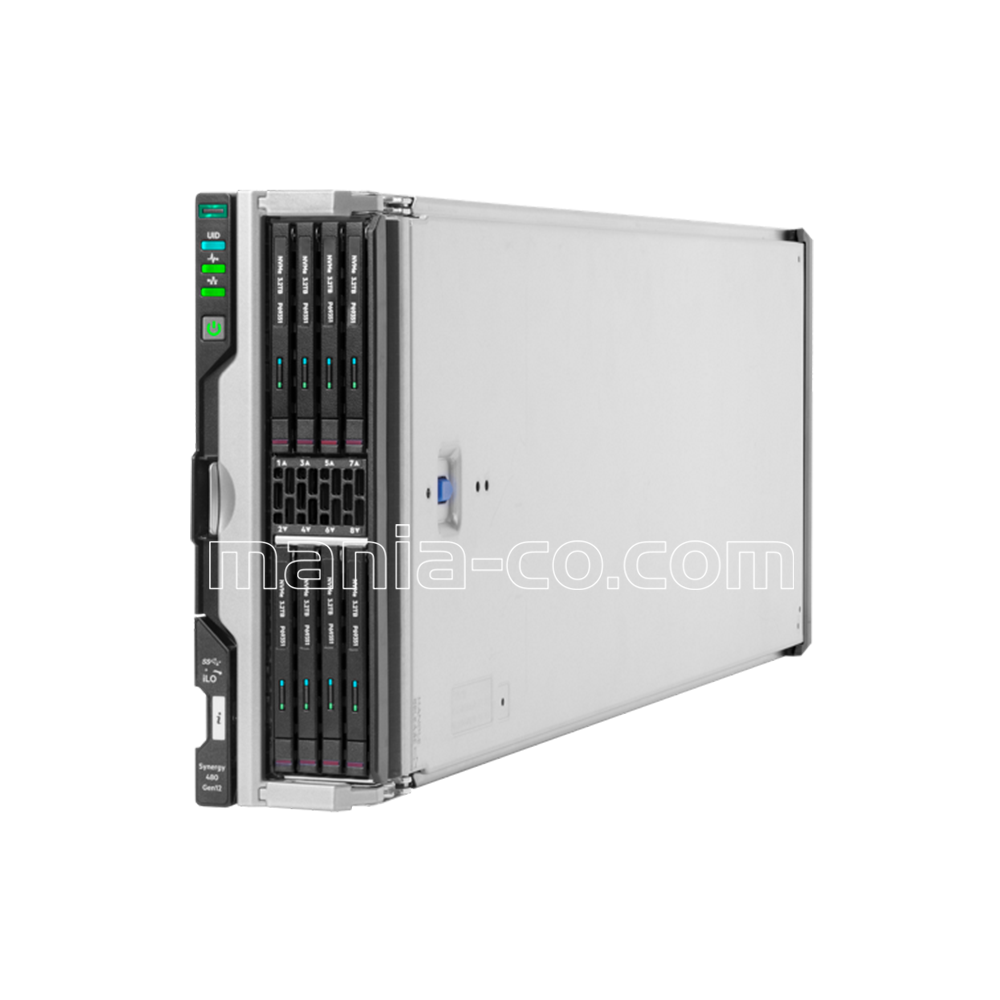

• کیت ۸ درایو EDSFF NVMe نوع E3.S با اتصال مستقیم

• کیت ۸ درایو EDSFF NVMe نوع E3.S با اتصال OCP

• پیکربندی بدون درایو (Drive-less)



HPE Synergy Gen12 – گزینه‌های قفسه جلویی (Front Cage)

ماژول محاسباتی HPE Synergy 480 Gen12 دارای یک شاسی پایه ثابت است که امکان نصب کیت‌های متنوع درایو و کنترلر را فراهم می‌کند تا نیاز انواع بارهای کاری را پوشش دهد.
در این ماژول، گزینه‌های مختلفی برای قفسه جلویی درایو (Front Cage) وجود دارد که انعطاف لازم را برای راه‌اندازی سیستم (Boot)، ذخیره‌سازی عمومی یا کاربری‌های پرسرعت NVMe فراهم می‌کند.

گزینه‌های قابل انتخاب شامل:

• کیت ۴ درایو SFF با پشتیبانی از SAS/SATA/NVMe و اتصال OCP

• کیت ۴ درایو SFF NVMe با اتصال مستقیم (Direct Connect)

• کیت ۸ درایو EDSFF NVMe E3.S با اتصال مستقیم

• کیت ۸ درایو EDSFF NVMe E3.S با اتصال OCP

• گزینه بدون درایو (Drive-less) برای سناریوهای بوت از SAN یا vSAN

این تنوع در گزینه‌های ذخیره‌سازی، ماژول Gen12 را به انتخابی ایده‌آل برای محیط‌هایی با نیاز به زیرساخت ترکیبی (Composable)، مقیاس‌پذیر و با تراکم بالا تبدیل می‌کند.



کیت قفسه درایو ۴ درایو SFF برای ماژول محاسباتی HPE Synergy 480 Gen12 به‌منظور پشتیبانی از نیازهای راه‌اندازی و ذخیره‌سازی طراحی شده است. این قفسه درایو با پشتیبانی از درایوهای SAS، SATA و NVMe، انعطاف‌پذیری زیادی برای تطبیق با نیازهای مختلف ذخیره‌سازی که نیاز به تراکم بالا و عملکرد بالا دارند، ارائه می‌دهد.

ویژگی‌های کلیدی:

• پشتیبانی از ۴ درایو: امکان نصب درایوهای SAS، SATA و NVMe برای تطبیق با نیازهای ذخیره‌سازی مختلف.

• مناسب برای راه‌اندازی و ذخیره‌سازی: ایده‌آل برای محیط‌هایی که نیاز به ترکیبی از درایوهای راه‌اندازی و ذخیره‌سازی در یک راه‌حل واحد دارند.

• انعطاف‌پذیر و مقیاس‌پذیر: به‌راحتی در HPE Synergy 480 Gen12 یکپارچه می‌شود و یک راه‌حل زیرساختی مقیاس‌پذیر و ترکیبی را فراهم می‌کند.

قطعات مورد نیاز برای عملکرد کامل:

برای عملکرد بهینه، قفسه درایو ۴SFF نیاز به اجزای زیر دارد:

• HPE MR416i-o Gen11 x16 Lanes 8GB Cache PCI OCP SPDM Storage Controller
  (متصل از طریق کیت کابل کنترلر HPE Synergy 480 Gen12 MR416i-o)

• کیت Interposer OCP HPE Synergy 480 Gen12

• HPE Smart Hybrid Capacitor با کیت کابل ۲۶۰ میلی‌متری





راه‌حل ۴ درایو SFF برای ماژول HPE Synergy 480 Gen12 طراحی شده است تا از ۴ درایو NVMe با اتصال مستقیم پشتیبانی کند. این راه‌حل برای محیط‌هایی که نیاز به ذخیره‌سازی با عملکرد بالا برای راه‌اندازی و ذخیره‌سازی دارند، ایده‌آل است.

ویژگی‌های کلیدی:

• پشتیبانی از حداکثر ۴ درایو NVMe با اتصال مستقیم: ارائه گزینه‌های ذخیره‌سازی با سرعت بالا و تأخیر پایین که برای بارهای کاری نیازمند عملکرد بالا مناسب است.

• مناسب برای راه‌اندازی و ذخیره‌سازی: ایده‌آل برای برنامه‌هایی که نیاز به زمان راه‌اندازی سریع و ذخیره‌سازی با عملکرد بالا دارند.

• پیکربندی ذخیره‌سازی انعطاف‌پذیر: به‌راحتی با ماژول HPE Synergy 480 Gen12 یکپارچه می‌شود تا یک راه‌حل زیرساختی قابل تنظیم و مقیاس‌پذیر فراهم کند.





راه‌حل ۸ درایو برای ماژول HPE Synergy 480 Gen12 از ۸ درایو NVMe با اتصال مستقیم E3.S پشتیبانی می‌کند که برای پاسخگویی به نیازهای ذخیره‌سازی و راه‌اندازی با عملکرد بالا طراحی شده است. این راه‌حل برای محیط‌هایی که به گزینه‌های ذخیره‌سازی سریع و مقیاس‌پذیر نیاز دارند، ایده‌آل است.

ویژگی‌های کلیدی:

• پشتیبانی از حداکثر ۸ درایو NVMe با اتصال مستقیم E3.S: امکان ذخیره‌سازی فوق‌العاده سریع با اتصال مستقیم به سیستم برای انتقال داده‌های با تأخیر پایین و سرعت بالا.

• مناسب برای راه‌اندازی و ذخیره‌سازی: ایده‌آل برای برنامه‌هایی که نیاز به زمان راه‌اندازی سریع و ذخیره‌سازی مقیاس‌پذیر با عملکرد بالا دارند.

• بهینه‌شده برای بارهای کاری با عملکرد بالا: مناسب برای محیط‌هایی مانند مراکز داده، فناوری اطلاعات سازمانی و رایانه‌های با عملکرد بالا.

• یکپارچگی بی‌دردسر: به‌راحتی با ماژول HPE Synergy 480 Gen12 یکپارچه می‌شود تا یک راه‌حل زیرساختی انعطاف‌پذیر و ترکیبی فراهم کند.





کیت قفسه درایو ۸ عددی برای ماژول محاسباتی HPE Synergy 480 Gen12 از ۸ درایو EDSFF NVMe E3.S با اتصال مستقیم پشتیبانی می‌کند و راه‌حلی بهینه برای محیط‌هایی است که به ذخیره‌سازی متراکم و با عملکرد بالا نیاز دارند. این گزینه مخصوص بارهای کاری سنگین در زیرساخت‌های ترکیبی و مقیاس‌پذیر طراحی شده است.

ویژگی‌های کلیدی HPE Synergy 480 Gen12:

• پشتیبانی از ۸ درایو NVMe E3.S با اتصال مستقیم
  عملکرد فوق‌سریع و تأخیر بسیار پایین برای عملیات راه‌اندازی و ذخیره‌سازی.

• طراحی‌شده برای زیرساخت ترکیبی (Composable Infrastructure)
  یکپارچه با پلتفرم HPE Synergy برای بهره‌برداری حداکثری از منابع قابل تعریف نرم‌افزاری.

• مناسب برای بارهای کاری SAN/vSAN، مجازی‌سازی و مبتنی بر کلود

نکات مهم:

برای عملکرد کامل این قفسه درایو، قطعات زیر الزامی هستند:

• کنترلر ذخیره‌سازی HPE MR416i-o Gen11 با ۸GB کش

• کیت کابل کنترلر HPE Synergy 480 Gen12 MR416i-o

• کیت Interposer OCP برای HPE Synergy 480 Gen12

• خازن ترکیبی هوشمند HPE به همراه کابل ۲۶۰ میلی‌متری





پیکربندی Drive-less در ماژول محاسباتی HPE Synergy 480 Gen12 برای سناریوهایی طراحی شده است که در آن‌ها نیازی به ذخیره‌سازی داخلی نیست. این گزینه برای محیط‌هایی مناسب است که از استراتژی‌های Boot from SAN استفاده می‌کنند یا فقط به دستگاه بوت M.2 مدل HPE Synergy NS204i-d v2 متکی هستند.

موارد استفاده اصلی:

• بوت از SAN
  با حذف ذخیره‌سازی داخلی، عملیات بوت را به‌صورت متمرکز از طریق شبکه SAN مدیریت می‌کند.

• استفاده از دستگاه بوت M.2 مدل NS204i-d v2
  راه‌حلی جمع‌وجور و قابل‌اعتماد برای بوت، بدون نیاز به قفسه درایو سنتی.

این پیکربندی یک راه‌حل منعطف و مقرون‌به‌صرفه برای مراکز داده‌ی مدرن، به‌ویژه در معماری‌های مجازی‌سازی، مبتنی بر کلود و زیرساخت‌های ترکیبی (Composable) فراهم می‌کند.



HPE Synergy NS204i-d v2 یک راه‌حل بوت مبتنی بر RAID سخت‌افزاری است که برای اطمینان و عملکرد بالا طراحی شده. این راه‌حل نیاز به دو عدد درایو M.2 NVMe دارد و از پیکربندی RAID آینه‌ای (Mirrored RAID) پشتیبانی می‌کند تا حداکثر توافر برای بوت سیستم فراهم شود.

ویژگی‌های کلیدی:

• RAID سخت‌افزاری برای حفاظت بیشتر از داده و افزایش قابلیت اطمینان.

• پشتیبانی از RAID آینه‌ای با دو درایو M.2 NVMe.

• راه‌حلی جمع‌وجور و کارآمد برای بوت، با اشغال حداقل فضا.

• قابل استفاده با تمامی گزینه‌های قفسه درایو ماژول HPE Synergy 480 Gen12 شامل مدل‌های بدون درایو، ۴SFF و ۸EDSFF.





ویژگی‌های استاندارد

مدیریت HPE Synergy

HPE Synergy Composer2 با پشتیبانی از HPE OneView، یک تجربه مدیریت یکپارچه فراهم می‌کند که عملیات مربوط به منابع محاسباتی، ذخیره‌سازی و شبکه را در یک زیرساخت ترکیبی به‌صورت خودکار و ساده‌سازی‌شده مدیریت می‌کند.





چیپست مدیریت محاسباتی

HPE iLO 7 ASIC

ماژول محاسباتی HPE Synergy 480 Gen12 به چیپ‌ست مدیریت HPE iLO 7 (Integrated Lights-Out) مجهز شده است؛ راه‌حلی هوشمند و ایمن برای مدیریت از راه دور سرورها که کنترل کامل سلامت سیستم، مصرف انرژی، و عملکرد حرارتی را فراهم می‌کند و برای عملیات مراکز داده مدرن ضروری است.



پردازنده‌ها

ماژول محاسباتی HPE Synergy 480 Gen12 بر پایه‌ی پردازنده‌های Intel® Xeon® نسل ششم (6) طراحی شده و از تا دو عدد پردازنده در هر ماژول پشتیبانی می‌کند. این ماژول با سری پردازنده‌های 65xxP و 67xxP سازگار است که برای ارائه عملکرد بالا و مقیاس‌پذیری مطلوب در بارهای کاری سازمانی طراحی شده‌اند.

خانواده پردازنده‌ها:

• Intel® Xeon® 6 65xxP (هسته‌های بهینه‌شده برای بهره‌وری – E-Cores)

• Intel® Xeon® 6 67xxP (هسته‌های بهینه‌شده برای عملکرد – P-Cores)

ساختار نام‌گذاری مدل‌های پردازنده:

• رقم اول: عدد “6” → نشان‌دهنده‌ی نسل ششم Xeon

• رقم دوم:

  • “5” → عملکرد استاندارد

  • “7” → عملکرد پیشرفته‌تر

• دو رقم بعدی: شماره مدل پردازنده

• حرف آخر:

  • E → E-Core (برای بهره‌وری)

  • P → P-Core (برای عملکرد بالا)



Intel® Xeon® 6 Processors

Die	DDR5 (MT/s)	UPI Links	SGX Enclave size (GB)	Power (Watts)	L3 Cache (MB)	Cores	CPU Frequency (GHz) Speed	Performance Level	Model
LCC	6400	4	512	150	48	8	3.5	5	6507P Processor
LCC	6400	4	128	150	48	12	2.2	5	6505P Processor
LCC	6400	4	128	150	72	16	2.3	5	6515P Processor
LCC	6400	4	512	190	72	16	3.2	5	6517P Processor
HCC	6400	4	128	210	144	24	2.4	5	6520P Processor
HCC	6400	4	512	255	144	24	3	5	6527P Processor
HCC	6400	4	128	255	144	32	2.3	5	6530P Processor
HCC	6400	4	512	270	144	32	2.9	7	6737P Processor
XCC	6400	4	512	250	288	32	2.5	7	6730P Processor
HCC	6400	4	512	205	144	36	2.0	7	6736P Processor
XCC	6400	4	128	270	288	48	2.1	7	6740P Processor
XCC	6400	4	512	330	288	48	2.7	7	6747P Processor
XCC	6400	4	128	330	320	64	2.2	7	6760P Processor
XCC	6400	4	512	350	336	64	2.4	7	6767P Processor
XCC	6400	4	512	350	336	86	2.0	7	6787P Processor



حافظه



محافظت از حافظه (Memory Protection)

ECC پیشرفته (Advanced ECC)

فناوری Advanced ECC با استفاده از قابلیت اصلاح داده‌ی یک‌تراشه‌ای (Single Device Data Correction)، از حافظه سیستم در برابر خطا محافظت می‌کند. این فناوری توانایی شناسایی و اصلاح خطاهای تک‌بیتی و چندبیتی را دارد، مشروط بر اینکه همه‌ی خطاها در یک چیپ DRAM رخ داده باشند. این ویژگی به‌طور مؤثری از بروز کرش‌های سیستمی جلوگیری کرده و یکپارچگی داده‌ها را در بارهای کاری حساس حفظ می‌کند.

مناسب برای محیط‌های حیاتی که در آن‌ها پایداری و دقت داده از اهمیت بالایی برخوردار است.

حافظه

ماژول محاسباتی HPE Synergy 480 Gen12 از کیت‌های حافظه‌ی DDR5 Registered Smart Memory با سرعت تا 6400 MT/s پشتیبانی می‌کند که برای پردازش‌های سنگین سازمانی، پهنای باند بالا و تأخیر کم ارائه می‌دهد.

سازگاری با پردازنده‌های Intel® Xeon® 6:
بسته به پیکربندی سیستم، حداقل یکی از گزینه‌های زیر باید انتخاب شود:



اجزای مورد نیاز و نسخه فریمور

موارد اصلی سخت‌افزاری

• ماژول محاسباتی HPE Synergy 480 Gen12 با پردازنده‌های Intel Xeon® نسل ۶

• حافظه‌های DDR5 Registered Smart DIMM تا حداکثر ۸ ترابایت

• راهکارهای بوت و ذخیره‌سازی (مثل M.2 NS204i-d v2، یا کیج‌های ۴ و ۸ درایوی)

• ماژول‌های شبکه و IO Mezzanine با اتصال PCIe Gen5

• شاسی HPE Synergy 12000 Frame برای تأمین توان، تهویه و اتصال اجزا



موارد زیرساختی

• مدیر Composer2 با پشتیبانی از HPE OneView

• ماژول‌های InterConnect برای ارتباط بین محاسبه، ذخیره‌سازی و شبکه



نسخه‌های پشتیبانی‌شده فریمور



اتصالات Mezzanine و گزینه‌های ذخیره‌سازی و شبکه

اتصالات Mezzanine – PCIe 5.0

ماژول HPE Synergy 480 Gen12 دارای سه (۳) اتصال mezzanine برای گسترش I/O است که همگی از PCIe 5.0 پشتیبانی می‌کنند. در اینجا مشخصات هرکدام آورده شده است:

1. Mezzanine 1 – x16 PCIe 5.0

   • پشتیبانی از کارت‌های نوع C و نوع D

   • پشتیبانی از دو پورت:

     • یک پورت به bay 1 ماژول Interconnect متصل می‌شود.

     • یک پورت به bay 4 متصل می‌شود.

2. Mezzanine 2 – x16 PCIe 5.0

   • پشتیبانی از کارت‌های نوع C و نوع D

   • پشتیبانی از دو پورت:

     • یک پورت به bay 2 ماژول Interconnect متصل می‌شود.

     • یک پورت به bay 5 متصل می‌شود.

   • نیاز به پردازنده دوم:

     • برای استفاده از این اتصال، باید پردازنده دوم (در اسلات ۲) نصب شود.

3. Mezzanine 3 – x16 PCIe 5.0

   • پشتیبانی از کارت‌های نوع C

   • پشتیبانی از دو پورت:

     • یک پورت به bay 3 ماژول Interconnect متصل می‌شود.

     • یک پورت به bay 6 متصل می‌شود.



گزینه‌های ذخیره‌سازی و شبکه

این کارت‌های شبکه و ذخیره‌سازی با HPE Synergy 480 Gen12 سازگار هستند:

1. HPE Synergy 5331C 32G Fibre Channel Host Bus Adapter

2. HPE Synergy 6310C 25/50Gb Ethernet Adapter

3. HPE MR416i-o Gen11 x16 Lanes 8GB Cache OCP SPDM Storage Controller

4. HPE Synergy 480 Gen12 OCP Interposer Kit



نکات مهم:

HPE MR416i-o Gen11 x16 Lanes 8GB Cache OCP SPDM Storage Controller و HPE Synergy 480 Gen12 OCP Interposer Kit فقط در کنار هم پشتیبانی می‌شوند و نمی‌توانند به صورت جداگانه انتخاب شوند.



RAID Solutions – HPE Synergy 480 Gen12 Compute Module

در ماژول محاسباتی HPE Synergy 480 Gen12، گزینه‌های متنوعی برای راه‌اندازی RAID و مدیریت بوت و ذخیره‌سازی در نظر گرفته شده‌اند که بسته به نوع درایو و کاربرد قابل انتخاب هستند:

NVMe Boot Devices – HW RAID

HPE Synergy NS204i-d v2 M.2 Boot Storage Device

• نوع: راهکار بوت سخت‌افزاری با پشتیبانی از RAID

• اتصال مستقیم PCIe: قرارگیری زیر کیج درایوهای جلو، بدون نیاز به کنترلر واسط

• پشتیبانی از: 2 عدد درایو M.2 NVMe

• RAID قابل اجرا: Mirrored RAID (RAID 1)

• نیاز به انتخاب: ۲ عدد درایو M.2 SSD



Intel® VROC – Hybrid RAID

• نوع: راهکار نرم‌افزاری مبتنی بر Intel VROC (Virtual RAID on CPU)

• سازگاری: فقط با Cageهای زیر:

  • 4SFF NVMe Direct Connect

  • 8EDSFF NVMe Direct Connect

• RAID پشتیبانی‌شده: معمولاً RAID 0، 1 و 10 (بسته به لایسنس VROC)



کنترلر RAID با عملکرد بالا

HPE MR416i-o Gen11 Storage Controller

• نوع: سخت‌افزاری – PCIe Gen4

• پشتیبانی از: NVMe / SAS / SATA

• ویژگی‌ها:

  • 16 لاین PCIe (8 داخلی + 8 خارجی)

  • 8GB حافظه Cache + SPDM پشتیبانی

  • پشتیبانی از RAID سخت‌افزاری پیشرفته (RAID 0, 1, 5, 6, 10, 50, 60)

• سازگاری با کیج‌های جلو:

  • 4SFF SAS/SATA/NVMe OCP Drive Cage

  • 8EDSFF NVMe OCP Drive Cage



گزینه‌های باکس درایو ذخیره‌سازی – HPE Synergy 480 Gen12

🔩 Storage Drive Cage Options – HPE Synergy 480 Gen12

درایو کیج / مدل	نوع درایو پشتیبانی‌شده	نوع اتصال	نیاز به کنترلر MR416i-o	یادداشت‌ها
4SFF SAS/SATA/NVMe OCP Drive Cage Kit	4 عدد SFF SAS/SATA/NVMe (Basic Carrier)	به کنترلر متصل (OCP)	بله	نیازمند کابل کیت P68224-B21، Interposer Kit P68223-B21، و Smart Hybrid Capacitor P02381-B21
4SFF NVMe Direct Connect Drive Cage Kit	4 عدد SFF NVMe (Basic Carrier)	اتصال مستقیم به پردازنده (Socket 1)	خیر	بدون نیاز به کنترلر خارجی
8EDSFF NVMe E3.S OCP Drive Cage Kit	8 عدد EDSFF NVMe E3.S Thin Carrier (EC1)	به کنترلر متصل (OCP)	بله	نیازمند کابل کیت P68224-B21، Interposer Kit P68223-B21، و Smart Hybrid Capacitor P02381-B21
8EDSFF NVMe E3.S Direct Connect Drive Cage Kit	8 عدد EDSFF NVMe E3.S Thin Carrier (EC1)	اتصال مستقیم به پردازنده (Socket 1)	خیر	بدون نیاز به کنترلر خارجی
Drive-less (No Front Cage)	بدون درایو داخلی	Boot از SAN یا M.2 NS204i-d v2	خیر	مناسب برای بوت از شبکه یا بوت از M.2 با RAID داخلی

 کنترلر مورد نیاز برای Cageهای متصل به OCP

HPE MR416i-o Gen11 Storage Controller (Tri-Mode)

• PCIe Gen4، دارای 16 لاین (8 داخلی / 8 خارجی)
• پشتیبانی از NVMe / SAS / SATA
• 8GB Cache، پشتیبانی از SPDM
• مورد نیاز برای کیج‌های: 4SFF SAS/SATA/NVMe OCP و 8EDSFF NVMe E3.S OCP



حداکثر حافظه داخلی

Drive	Capacity	Configuration
Hot Plug SAS HDD	9.6 TB	4 x 2.4TB (with 4SFF SAS/SATA/NVMe OCP drive cage)
Hot Plug SFF SAS SSD	61.44 TB	4 x 15.36 TB (with 4SFF SAS/SATA/NVMe OCP drive cage)
Hot Plug SFF SATA SSD	30.72 TB	4 x 7.68 TB (with 4SFF SAS/SATA/NVMe OCP drive cage)
Hot Plug SFF NVMe SSD	61.44 TB	4 x 15.36TB (with 4SFF SAS/SATA/NVMe OCP drive cage)
Hot Plug EDSFF NVMe E3.S SSD	245.76 TB	8 x 30.72TB (with either 8 EDSFF front drive cage kit)
