HPE Synergy 480 Gen10 Plus Compute Module

توضیحات

HPE Synergy نخستین پلتفرمی است که از پایه برای زیرساخت ترکیبی (Composable Infrastructure) طراحی شده و تجربه‌ای نوین برای تیم‌های IT فراهم می‌کند تا بتوانند به‌صورت آنی و پیوسته ارزش جدیدی خلق و ارائه کنند. این زیرساخت یکپارچه، پیچیدگی عملیاتی در بارهای کاری سنتی را کاهش داده و در عین حال سرعت و چابکی عملیاتی را برای نسل جدید اپلیکیشن‌ها و سرویس‌ها افزایش می‌دهد.
از طریق یک رابط واحد، HPE Synergy منابع فیزیکی و مجازی محاسبات (Compute)، ذخیره‌سازی (Storage) و شبکه (Fabric) را به هر پیکربندی موردنیاز برای هر اپلیکیشنی تبدیل می‌کند. به‌عنوان یک پلتفرم توسعه‌پذیر، به‌راحتی از طیف گسترده‌ای از برنامه‌ها و مدل‌های عملیاتی مانند مجازی‌سازی (Virtualization)، ابر هیبریدی (Hybrid Cloud) و DevOps پشتیبانی می‌کند. با HPE Synergy نظیر HPE Synergy 480 Gen10 Plus، واحد IT می‌تواند فراتر از یک ارائه‌دهنده خدمات داخلی عمل کرده و به شریک تجاری تبدیل شود تا اپلیکیشن‌های جدیدی را به‌سرعت راه‌اندازی کند؛ اپلیکیشن‌هایی که خود به بخشی از کسب‌وکار بدل می‌شوند.

ویژگی‌های جدید HPE Synergy 480 Gen10 Plus

پشتیبانی از ماژول‌های دو سوکته جدید

HPE Synergy از ماژول‌های محاسباتی دو سوکته پشتیبانی می‌کند که کارایی، مقیاس‌پذیری، بهینه‌سازی تراکم، سادگی ذخیره‌سازی و انعطاف‌پذیری در پیکربندی را برای اجرای طیف متنوعی از بارهای کاری ارائه می‌دهند؛ از پردازش‌های تجاری و زیرساخت‌های IT گرفته تا زیرساخت‌های وب، اپلیکیشن‌های همکاری (Collaborative Apps) و رایانش با کارایی بالا (HPC).

ماژول محاسباتی HPE Synergy 480 Gen10 Plus

این ماژول محاسباتی با طراحی دو سوکته و نیم‌قد (Half-Height) ظرفیت بالا، بهره‌وری و انعطاف‌پذیری بی‌نظیری برای پشتیبانی از بارهای کاری سنگین ارائه می‌دهد. این ماژول توسط جدیدترین پردازنده‌های Intel Xeon Scalable، حافظه‌های هوشمند HPE DDR4 Smart Memory (با پشتیبانی تا ۴ ترابایت برای هر پردازنده)، گزینه‌های انعطاف‌پذیر برای کنترلرهای ذخیره‌سازی، سه کانکتور ورودی/خروجی (I/O) و طراحی ویژه برای ایجاد یک استخر محاسباتی منعطف در بستر Composable Infrastructure پشتیبانی می‌شود. بدین ترتیب، Synergy 480 Gen10 Plus یک پلتفرم ایده‌آل برای بارهای کاری سازمانی عمومی در حال حاضر و آینده است.

تعادل میان کارایی، انعطاف و تراکم

ماژول محاسباتی HPE Synergy 480 Gen10 Plus ترکیب بی‌نظیری از عملکرد، ظرفیت و انعطاف‌پذیری را برای پشتیبانی از اپلیکیشن‌های سنتی یا نسل جدید کسب‌وکارها ارائه می‌کند. این محصول با بهره‌مندی از جدیدترین پردازنده‌های Intel Xeon Scalable، حافظه‌های HPE Smart Memory، راهکارهای متنوع ذخیره‌سازی، ظرفیت بالا، Smart Arrayهای اختصاصی و همچنین پشتیبانی از گزینه‌های جدید GPU، بهترین انتخاب برای هر نوع بار کاری—امروز و در آینده—خواهد بود.

سایر گزینه‌های ماژول محاسباتی در HPE Synergy

علاوه بر این، HPE Synergy گزینه‌های دیگری از ماژول‌های محاسباتی را نیز ارائه می‌دهد (هرکدام دارای QuickSpecs اختصاصی) از جمله:

• HPE Synergy 660 Gen10 (دو تا چهار سوکته، کاربری عمومی)

نکات:

• این محصول به‌روزرسانی نخواهد شد و تا پایان چرخه عمر (EOL) در سه‌ماهه سوم ۲۰۲۳ با پردازنده‌های Synergy Intel Cascade Lake ادامه خواهد داشت.
• نصب ماژول‌های محاسباتی Gen10 Plus در HPE Synergy نیازمند حداقل ارتقای اجزای سیستم برای سازگاری است. برای اطمینان از عملکرد صحیح سیستم، باید پیش از نصب و راه‌اندازی ماژول، سیستم خود را به Release Set Version 3.00.20170707 یا بالاتر ارتقا دهید.

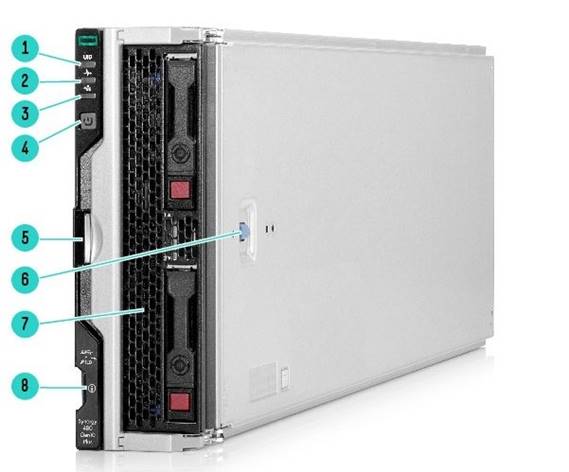

نمای جلوی تیغه HPE Synergy 480 Gen10 Plus Compute Module

1.UID LED

2.Health Status LED

3.Mezzanine NIC status LED

4.دکمه خاموش/روشن و LED پاور سیستم

5.دستگیره خارج سازی Compute Module

6.پنل Quick Access

7.قفسه درایو

8.لیبل محصول

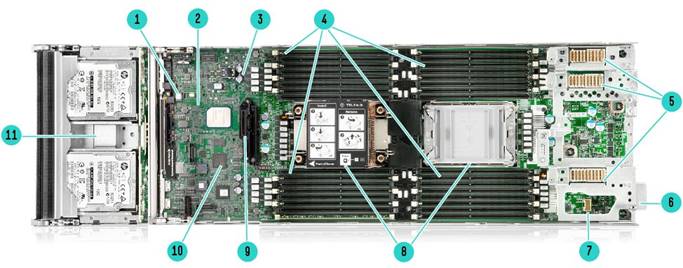

نمای داخلی تیغه HPE Synergy 480 Gen10 Plus Compute Module

1.اسلات تکی microSD

2.کانکتور TPM

3.درگاه USB 3.0

4.اسلات‌های رم DDR4 DIMM به تعداد 32 عدد

5.کانکتورهای Mezzanine (3 x16 PCIe 4.0)

6.پاور ماژول محاسباتی و کانکتور مدیریتی

7.محل اتصال Smart Array Energy Pack

8.حداکثر 2 پردازنده نسل سوم Intel Xeon Scalable

9.محل اتصال Drive Cage اختیاری

10.چیپست iLO

11.cage جلویی



ویژگی‌های جدید HPE Synergy 480 Gen10 Plus

• افزایش کارایی و ظرفیت: ماژول Synergy 480 Gen10 Plus برای ارائه کارایی و ظرفیت بیشتر طراحی شده است.
• گزینه‌های جدید Drive Cage: امکان انتخاب محفظه دیسک با ۲ یا ۴ درایو، یا حالت بدون درایو (Drive-less) متناسب با نیازهای بار کاری SAN و vSAN.
• کنترلر بوت HPE NS204i-d Gen10+: شامل دو درایو M.2 با ظرفیت ۴۸۰ گیگابایت، طراحی‌شده برای برآورده کردن نیازهای VMware HW RAID. این کنترلر با اکثر گزینه‌های Drive Cage سازگار است (تمامی گزینه‌ها به‌صورت نصب‌شده در کارخانه یا قابل نصب توسط مشتری عرضه می‌شوند).
• گزینه‌های پردازنده گرافیکی (GPU):
  • Cage جلویی PCIe جدید برای بارهای کاری تک‌ GPU
  • ماژول‌های توسعه PCIe GPU جدید برای پشتیبانی از ۲، ۴ و ۸ کارت گرافیک PCIe استاندارد
• پردازنده‌ها: نسل سوم پردازنده‌های Intel Xeon Scalable Family
• حافظه: پشتیبانی از ۳۲ اسلات DIMM (تا ۱۶ ماژول در هر پردازنده) با ظرفیت حداکثر ۴ ترابایت و پشتیبانی از ماژول‌های ۸ تا ۲۵۶ گیگابایت با سرعت تا ۳۲۰۰MT/s
• PCIe 4.0: استفاده کامل از فناوری PCIe 4.0 در سراسر ماژول برای ارائه بهترین عملکرد در بوت، ذخیره‌سازی و I/O.

فرم فاکتور

Single Slot Blade – Half-Height

انواع شاسی

• شاسی محاسباتی تکی برای CTO
• گزینه محفظه دیسک دو درایو SFF، قابل پیکربندی یا سفارش‌سازی، مشابه آنچه در نسل Gen10 به کار رفته است.
• راهکار محفظه دیسک ۴ اسلاتی SFF NVMe با امکان پیکربندی ترکیبی ۲ درایو NVMe و ۲ درایو SATA/SAS، به‌همراه کنترلر جدید MicroChip Smart RAID P416ie-m
• گزینه محفظه بدون دیسک
• کیت فعال‌سازی اسلات‌های PCIe جلویی شاسی



گزینه‌های Front Cage در Synergy Gen10 Plus

با معرفی Gen10 Plus، خانواده Synergy به یک شاسی پایه واحد منتقل شده است که با چندین کیت گزینه‌ای برای درایو و کنترلر قابل انتخاب است. این گزینه‌ها شامل چندین Front Cage برای بوت، ذخیره‌سازی یا کارت گرافیک تک‌سیستمی (GPU) هستند.

نکات مهم:

• گزینه‌های Front Cage به‌صورت نصب‌شده در کارخانه و همچنین BTO برای به‌روزرسانی‌های بعدی ارائه می‌شوند.
• برای ارسال به هر مشتری، یکی از گزینه‌های Drive Chassis زیر الزامی است.
• این راهکار Drive Cage همراه با گزینه‌های آن به‌صورت BTO برای نصب یا به‌روزرسانی در میدانی (Field) در هر دو مدل Gen10 یا Gen10 Plus موجود است.

HPE SY480 Gen10 Plus Standard 2Drive Kit

• SAS/SATA یا uFF
• محفظه دیسک دو درایوه SAS/SATA برای نیازهای Boot و ذخیره‌سازی.
  نکات:
  این Drive Cage نیازمند یکی از گزینه‌های کنترلر زیر است:

1. Essential RAID Controller (HBA): HPE Smart Array E208i-c SR Gen10 12G SAS Modular Controller (۸ مسیر داخلی / بدون کش)
2. Performance RAID Controller (Smart Array): HPE Smart Array P204i-c SR Gen10 12G SAS Modular Controller (۴ مسیر داخلی / ۱ گیگابایت کش)
3. HPE Synergy Compute Chipset SATA FIO Board Kit برای استفاده تنها با درایو SATA

این راهکار با HPE NS204i-d Gen10 Plus M.2 HW RAID Boot Controller سازگار نیست.

HPE SY480 Gen10 Plus Premium 4Drive Kit

• گزینه‌ها: NVMe، SAS/SATA یا uFF
• امکان ۴ درایو NVMe مستقیم یا ترکیب ۲ NVMe (پایین) + ۲ SAS/SATA (بالا)

نکات:

• در کارخانه ممکن است به‌صورت ۴ درایو NVMe مستقیم با کیت HPE SY480 Gen10+ 4SFF Direct Cbl Opt نصب شود، یا به‌صورت ترکیبی ۲ NVMe + ۲ SAS/SATA با کیت SlimSAS برای اتصال به کنترلر MicroChip Smart RAID P416ie-m Gen10 Plus Mezz.
• عرضه HPE 480 Gen10 Plus Premium 4Drive Kit برنامه‌ریزی شده برای سپتامبر است.

HPE Synergy 480 Gen10 Plus بدون Drive-less Front Cage Kit

• این گزینه برای زمانی است که ذخیره‌سازی داخلی لازم نیست و از بوت از SAN یا کنترلر جدید HPE NS204i-d Gen10 Plus M.2 استفاده می‌شود.

HPE SY480 Gen10 Plus PCIe Slot Option Front Cage

• یک Front Cage با یک اسلات PCIe برای بار کاری GPU تک‌منظوره

HPE NS204i-d Gen10 Plus M.2 Boot Controller

• کنترلر بوت M.2 طراحی جدید برای Synergy
• شامل ۲ درایو ۴۸۰ گیگابایت NVMe با گزینه RAID آینه‌ای (Mirrored RAID)
• قابل استفاده با هر Drive Cage به جز زمانی که از HPE Synergy Compute Chipset SATA FIO Board Kit در Drive Cage دو درایوه استفاده شود
• قابل انتخاب به‌صورت CTO یا BTO
• این نسخه بازطراحی شده مبتنی بر PCIe direct connect و الهام‌گرفته از HPE NS204i-p Gen10+ Boot Device PCIe card برای خانواده ProLiant

راهنمای بوت USB/SD در VMware 7.0 U2 و بالاتر

• پس‌زمینه: VMware در نسخه 7.0 U1 تغییراتی در فرمت بوت/ذخیره‌سازی ایجاد کرده تا IO رشد کند. فرمت ESX-OSDATA بوت از FAT به VMFS-L تغییر یافته که اجازه IO سریع‌تر به پارتیشن scratch را می‌دهد. در برخی موارد ممکن است میزبان غیرقابل پاسخ شود یا بوت بانک پیدا نشود.
• مشکل: دستگاه بوت در حالت APD (All Paths Down) قرار می‌گیرد و میزبان ممکن است غیرقابل پاسخ شود و از vCenter قطع شود.
• پیشنهاد HPE:
  • برای Gen10: انتقال از USB/SD به HPE 2x Drive Cage با کنترلر HPE Smart Array P204i-c یا E208i-c و درایوهای اضافی
  • برای Gen10 Plus: گزینه استفاده از HPE NS204i-d SY Gen10 Plus NVMe PCIe3 M.2 OS Boot Device با ۲ درایو ۴۸۰ گیگابایت یا HPE 2x Drive Cage با کنترلر و SSD‌های اضافی

ویژگی‌های استاندارد HPE Synergy 480 Gen10 Plus

مدیریت سینرژی

نرم‌افزار HPE Composer مبتنی بر HPE OneView برای مدیریت یکپارچه و پویا زیرساخت

قابلیت موجود بر روی چیپ‌ست مدیریت ماژول محاسباتی

HPE iLO 5 ASIC

پردازنده‌ها

Synergy 480 Gen10 Plus با پردازنده‌های Intel Xeon Scalable نسل سوم (x3xx) طراحی و پشتیبانی می‌شود.

• تا دو پردازنده از گزینه‌های زیر قابل استفاده است.

نکات:

• رقم دوم شماره مدل پردازنده x3xx نشان‌دهنده نسل پردازنده است (مثلاً ۳ = نسل سوم).
• این جدول فقط شامل پردازنده‌های عمومی (Public) ارائه شده توسط Intel می‌شود.

پسوند نام پردازنده	توضیحات	پیشنهاد شده برای
M		بهینه شده بر اساس فرکانس‌های AVX برای ارائه عملکرد به ازای وات بهتر در زمینه‌های رسانه، هوش مصنوعی و محاسبات پرکارایی.
N	NFV/Networking Optimized	SKUهایی که به‌طور خاص برای بارهای کاری NFV و شبکه طراحی شده‌اند، مانند: L3 forwarding، 5G UPF، OVS DPDK، VPP FIB router، VPP IPsec، وب سرور/NGINX، vEPC، vBNG و vCMTS. این SKUها دارای فرکانس پایه بالاتر و TDP پایین‌تر هستند تا بهترین عملکرد به ازای مصرف انرژی (Performance/Watt) را ارائه دهند و از حافظه قابل آدرس‌دهی تا ۴ ترابایت به ازای هر سوکت پشتیبانی می‌کنند.
S	Max SGX Enclave	پشتیبانی از حداکثر اندازه Enclave در Software Guard Extensions (512 گیگابایت)
P	IAAS با عملکرد پیشرفته	بهینه‌شده برای کارایی ارکستراسیون، IaaS با فرکانس بالاتر برای بازارهای ماشین‌های مجازی (VM)
V	High VM Density	بهینه شده برای کارایی ارکستراسیون که تعداد هسته‌های بالاتر و تعداد ماشین‌های مجازی در هر رک را ارائه می‌دهد.
Y	انتخاب سرعت شخصی سازی شده	Intel SST-PP (Performance Profile) امکان تعیین فرکانس پایه تضمین‌شده برای تعداد مشخصی از هسته‌ها را فراهم می‌کند و می‌توان این پروفایل عملکرد را به یک برنامه یا بار کاری خاص اختصاص داد تا نیازهای عملکردی تضمین شود. همچنین این ویژگی اجازه می‌دهد تا تنظیمات در زمان اجرا (runtime) پیکربندی شوند و فرصت‌های بیشتری برای تنظیم پروفایل فرکانس اضافی فراهم می‌کند.



نکات:

• حداکثر حافظه RAM تا ۴.۰ ترابایت به ازای هر سوکت
• مسیرهای PCIe 4.0
• حافظه کش L3 برابر ۱.۵ مگابایت به ازای هر هسته، به استثنای پردازنده‌های ۶۳۵۴ و ۶۳۴۶ که به ترتیب ۲.۱۶ و ۲.۲۵ مگابایت L3 به ازای هر هسته دارند.

قابلیت‌های Intel SST:

• SST-CP (Core Power) – انعطاف‌پذیری برای بارهای کاری که از فرکانس پایه بالاتر در زیرمجموعه‌ای از هسته‌ها بهره می‌برند. در حالی که حداکثر فرکانس توربو روی تمام هسته‌ها ثابت است، می‌توان به برخی هسته‌ها اجازه داد با فرکانس پایه بالاتر از مقدار مشخص شده اجرا شوند و هسته‌های دیگر با فرکانس پایه پایین‌تر کار کنند.
• SST-TF (Turbo Frequency) – انعطاف‌پذیری برای بارهای کاری که از فرکانس توربو بالاتر در زیرمجموعه‌ای از هسته‌ها بهره می‌برند. در حالی که فرکانس پایه روی تمام هسته‌ها ثابت است، برخی هسته‌ها می‌توانند با فرکانس توربو بالاتر از مقدار مشخص شده اجرا شوند و هسته‌های دیگر با فرکانس توربو پایین‌تر.
• SST-BF (Base Frequency) – امکان تنظیم فرکانس پایه تضمین‌شده بالاتر برای تعداد مشخصی از هسته‌ها، جهت پشتیبانی از بارها و برنامه‌هایی که برای فرکانس‌های توربو بهینه نشده‌اند.
• Intel Speed Select (SST-BF, SST-TF, SST-CP) – در پردازنده‌های Gold و Platinum پشتیبانی می‌شود.
• Power Profile (SST-PP) – تنها در پردازنده‌های سری Y پشتیبانی می‌شود.

پردازنده‌های پلاتینیوم نسل 3 Intel Xeon

Intel Xeon Models	CPU Frequency (GHz)	Cores	L3 Cache (MB)	Power (Watts)	UPI Links	DDR5 (MT/s)	SGX Enclave size (GB)
Platinum 8380 Processor	2.3	40	60	270	3	3200	512
Platinum 8368 Processor	2.4	38	57	270	3	3200	512
Platinum 8362 Processor	2.8	32	48	265	3	3200	512
Platinum 8360Y Processor	2.4 2.5 2.6	36 32 24	54	250 250 220	3	3200	64
Platinum 8358P Processor	2.6	32	48	240	3	3200	8
Platinum 8358 Processor	2.6	32	48	250	3	3200	64
Platinum 8352Y Processor	2.2 2.3 2.6	32 24 16	48	205 185 185	3	3200	64
Platinum 8352V Processor	2.1 2.0 2.0	36 32 24	54	195 180 155	3	2933	8





Platinum 8352S Processor	2.2 2.3 2.6	32 24 16	48	205 185 185	3	3200	512
Platinum 8352M Processor	2.3	32	48	185	3	3200	512

نکات:

• ۸ کانال DDR4 با سرعت ۳۲۰۰ MT/s (ممکن است در پردازنده‌های بهینه‌سازی‌شده برای بخش‌های خاص مانند Cloud یا NFV از سرعت پایین‌تر DDR4 استفاده شود).
• قابلیت نصب دو سوکت، سه مسیر UPI با سرعت ۱۱.۲ GT/s.
• Advanced RAS (به جز پردازنده ۸۳۵۸P)، AVX-512 با ۲ FMA، SGX با ۶۴ گیگابایت حافظه enclave، TME-MT با ۶۴ کلید.
• پشتیبانی محدود از تمامی حافظه‌های Optane سری ۲۰۰.
• رتبه فرکانس پایه قطعی (Deterministic Base Frequency) تنها برای بارهای کاری VM قابل اعمال است. سایر بارها ممکن است با محدودیت عملکرد (throttling) مواجه شوند.
• پشتیبانی از Intel Speed Select Performance Profile (SST-P)، حتی اگر پردازنده از نوع «Y» نباشد.

پردازنده‌های گلد نسل 3 Intel Xeon

Intel Xeon Models	CPU Frequency (GHz)	Cores	L3 Cache (MB)	Power (Watts)	UPI Lanes (GT/s)	DDR4 (MT/s)	SGX Enclave size (GB)
Gold 6354 Processor	3.0	18	39	205	3 @ 11.2	3200	64
Gold 6348 Processor	2.6	28	42	235	3 @ 11.2	3200	64
Gold 6346 Processor	3.1	16	36	205	3 @ 11.2	3200	64
Gold 6342 Processor	2.8	24	36	230	3 @ 11.2	3200	64
Gold 6338N Processor	2.2	32	48	185	3 @ 11.2	2667	64
Gold 6338 Processor	2.0	32	48	205	3 @ 11.2	3200	64
Gold 6336Y Processor	2.4²	24²	36	185² / 150	3 @ 11.2	3200	64
Gold 6334 Processor	3.6	8	18	165	3 @ 11.2	3200	64
Gold 6330N Processor	2.2	28	42	165	3 @ 11.2	2667	64
Gold 6330 Processor	2.0	28	42	205	3 @ 11.2	2933	64
Gold 6326 Processor	2.9	16	24	185	3 @ 11.2	3200	64



نکات:

• پشتیبانی از حافظه DDR4 هشت‌کاناله با سرعت 3200 MT/s (در برخی پردازنده‌های بهینه‌سازی‌شده برای کاربردهایی مثل NFV ممکن است سرعت پایین‌تری استفاده شود).
• قابلیت استفاده در سیستم‌های دو سوکته، با ۳ لینک UPI در سرعت 11.2 GT/s.
• پشتیبانی از RAS پیشرفته، دستورالعمل‌های AVX-512 با دو FMA، فناوری SGX تا 64GB، و TME-MT با 64 کلید.
• پشتیبانی محدود از تمامی حافظه‌های Optane سری 200.
•  رتبه‌بندی فرکانس پایه‌ی قطعی (Deterministic Base Frequency) فقط برای بارهای کاری NFV معتبر است؛ سایر بارهای کاری ممکن است دچار کاهش سرعت شوند.
•  مقدار پیش‌فرض برای Speed Select Performance Profile.



پردازنده‌های سیلور نسل 3 Intel Xeon

Intel Xeon Model	CPU Frequency (GHz)	Cores	L3 Cache (MB)	Power (Watts)	UPI Lanes	DDR4 (MT/s)	SGX Enclave size (GB)
Silver 4316 Processor	2.3	20	30	150	2 @ 10.4	2667	8
Silver 4314 Processor	2.4	16	24	135	2 @ 10.4	2667	8
Silver 4310 Processor	2.1	12	18	120	2 @ 10.4	2667	8
Silver 4310 Processor	2.8	8	12	105	2 @ 10.4	2667	8
Silver 4309Y Processor	2.6	8	–	95	–	–	–
Silver 4309Y Processor	2.3	8	–	85	–	–	–

نکات:

• حافظه DDR4 با ۸ کانال و سرعت ۲۶۶۷ مگاترنسفر بر ثانیه (MT/s).
• پشتیبانی از ۲ سوکت و ۲ مسیر UPI با سرعت ۱۰.۴ گیگاترنسفر بر ثانیه (GT/s).
• پشتیبانی استاندارد از RAS، دستورالعمل AVX-512 با ۲ واحد FMA، SGX با ظرفیت ۸ گیگابایت، TME-MT با ۶۴ کلید.
• پشتیبانی از حافظه Intel Optane سری ۲۰۰ وجود ندارد (راه‌حل آینده در حال بررسی است).
• مقدار پیش‌فرض پروفایل عملکرد Speed Select.

چیپست

سینرژی g10 plus 480 به چیپست Intel C621A مجهز شده است که بر روی این چیپست، HPE iLO 5 ASIC قرار گرفته که به راحتی می‌توان کار مدیریت این چیپست را به کمک آن در دست گرفت.

حافظه

حافظه‌های زیر از پردازنده‌های Intel® Xeon® Scalable نسل سوم (مدل‌های x3xx) پشتیبانی می‌کنند.

• HPE 8GB (1x8GB) Single Rank x8 DDR4-3200 CAS-22-22-22 Registered Smart Memory Kit
• HPE 16GB (1x16GB) Single Rank x4 DDR4-3200 CAS-22-22-22 Registered Smart Memory Kit
• HPE 16GB (1x16GB) Dual Rank x8 DDR4-3200 CAS-22-22-22 Registered Smart Memory Kit
• HPE 32GB (1x32GB) Dual Rank x4 DDR4-3200 CAS-22-22-22 Registered Smart Memory Kit
• HPE 32GB (1Rx4) Dual Rank x4 DDR4-3200 CAS-22-22-22 Registered Smart Memory Kit
• HPE 64GB (1x64GB) Dual Rank x4 DDR4-3200 CAS-22-22-22 Registered Smart Memory Kit
• HPE 128GB (1x128GB) Quad Rank x4 DDR4-3200 CAS-22-22-22 LRDIMM Smart Memory Kit
• HPE 256GB (1x256GB) Octal Rank x4 DDR4-3200 CAS-26-22-22 3DS LRDIMM Smart Memory Kit

نکته: حافظه‌های HPE مربوط به سرورهای نسل قبلی (DDR3) با این ماژول پردازشی سازگار نیستند. برای بهره‌مندی از بهبودهای کارایی حافظه و قابلیت‌های پیشرفته ذکرشده در این سند برای نسل دهم (Gen10)، استفاده از حافظه هوشمند HPE DDR4 الزامی است.





نوع حافظه	HPE DDR4 Smart Memory	Registered (RDIMM), Load Reduced (LRDIMM)
اسلات های DDR4 DIMM	32	16 اسلات DIMM به ازای هر پردازنده، 8 کانال به ازای پردازنده،  2 DDR4 DIMMs به ازای هر کانال
حداکثر ظرفیت LDIMM	TB 8.0	x 256 GB LRDIMM @ 3200 MT/s32
حداکثر ظرفیت RDIMM	TB 2.0	x 64 GB RDIMM @ 3200 MT/s32
حداکثر ظرفیت (Optane & DDR4 Memory)	TB 12.0	x 512 GB Intel16 Persistent Memory 200 Series برای HPE plus Memory x 256GB HPE DDR$16



نکات:

• تمام پردازنده‌ها از حداکثر ۴ ترابایت حافظه به ازای هر سوکت پشتیبانی می‌کنند.
• ترکیب حافظه‌های RDIMM و LRDIMM پشتیبانی نمی‌شود.
• حافظه ماندگار Intel سری 200 تنها روی پردازنده‌های Gold و Platinum پشتیبانی می‌شود.

حفاظت از حافظه در HPE Synergy 480 Gen10 Plus

• Advanced ECC: فناوری Advanced ECC از تصحیح داده تک‌دستگاه (Single Device Data Correction) استفاده می‌کند تا خطاهای تک‌بیتی و چندبیتی ایجادشده در یک تراشه DRAM را شناسایی و اصلاح کند.
• Online Spare: حالت Memory Online Spare رتبه‌ای (Rank) را که در حال افت عملکرد است شناسایی کرده و عملیات را به رتبه جایگزین منتقل می‌کند.
• Online Mode: Memory Online Spare Mode (Rank Spare Mode)

مموری ‌های سری Intel Optane 200 برای HPE

حافظه Optane یا Persistent ترکیبی منحصربه‌فرد از ظرفیت بالاتر با قیمت مقرون‌به‌صرفه و پشتیبانی از ماندگاری داده‌ها ارائه می‌دهد. این فناوری نوآورانه با حالت‌های عملکردی متفاوت، بسته به نوع بار کاری به نیازهای شما سازگار می‌شود.

• افزایش عملکرد با ماندگاری داده‌ها
• حافظه PMem دسترسی شما به داده‌های بیشتری در حافظه فراهم می‌کند و امکان پردازش حجم زیادی از داده‌ها را با سرعت بالاتر می‌دهد. برخلاف DRAM، داده‌ها در PMem باقی می‌مانند و حتی هنگام خاموش بودن سیستم حفظ می‌شوند، که به محافظت از سیستم شما در برابر از دست رفتن داده کمک می‌کند.
• ظرفیت بالاتر حافظه
• حافظه Optane PMem این امکان را فراهم می‌کند که به‌صرفه ظرفیت حافظه هر سوکت را افزایش دهید، از داده‌های بزرگ‌تر بهره‌برداری کنید و کارایی هر سرور را بهبود بخشید.
• پیکربندی انعطاف‌پذیر با دو حالت
• حالت عملیاتی در حافظه Optane Persistent امکان پیکربندی انعطاف‌پذیر Memory Mode را فراهم می‌کند.

سخت افزار HPE Synergy 480 Gen10 Plus

حافظه پایدار Intel Optane از رمزنگاری سخت‌افزاری بهره می‌برد. با استفاده از رمزنگاری AES ۲۵۶ بیتی، داده‌های ذخیره‌شده را در برابر حملات سایبری محافظت می‌کند و تأثیر کمی بر عملکرد سیستم دارد.

گزینه‌های قابل انتخاب عبارتند از:

• حافظه پایدار Intel Optane سری ۲۰۰ با ظرفیت ۱۲۸ گیگابایت برای HPE
• حافظه پایدار Intel Optane سری ۲۰۰ با ظرفیت ۲۵۶ گیگابایت برای HPE
• حافظه پایدار Intel Optane سری ۲۰۰ با ظرفیت ۵۱۲ گیگابایت برای HPE

نکات:

• حداکثر ۸ کیت حافظه پایدار HPE به ازای هر سوکت در پردازنده‌های نسل سوم Intel Xeon Scalable (سری Platinum 83xx، Gold 63xx/53xx و Silver 4314) پشتیبانی می‌شوند.
• در هر سوکت، پشتیبانی از تعداد ۱، ۲، ۴ یا ۸ کیت وجود دارد.
• منبع تغذیه HPE 48VDC پشتیبانی نمی‌شود.
• گزینه ۴ Drive Cage پشتیبانی نمی‌شود.

نیازمندی‌های سیستم در HPE Synergy 480 Gen10 Plus

شرکت Hewlett Packard Enterprise توصیه می‌کند برای دستیابی به دسترسی بالا (HA) از پیکربندی‌های به‌روش بهترین عملکرد، مانند پیکربندی‌های خوشه‌ای، استفاده کنید.

برای داشتن یک راه‌حل کامل Synergy، اجزای سخت‌افزاری زیر لازم است:

• HPE SY480 Gen10 Plus با پردازنده‌های نسل سوم Intel Xeon Scalable
• حافظه استاندارد HPE DDR4 از نوع RDIMM یا LRDIMM
• راه حل‌های بوت و ذخیره سازی
• شبکه و IO Mezzanine
• فریم Synergy 12000

– Composer/OneView

-ماژول‌های شبکه و IO InterConnect

ورژن‌های فریمور پشتیبانی شده:

• آخرین ورژن ROM سیستم
• آخرین ورژن فریمور Server Platform Services (SPS)
• آخرین ورژن HPE iLO Firmware
• آخرین ورژن فریم‌ورک HPE Innovation Engine

پشتیبانی از سیستم‌عامل‌ها و نرم‌افزارهای مجازی‌سازی برای سرورهای HPE

سرورهای HPE برای یکپارچه‌سازی بی‌دردسر با سیستم‌عامل‌ها و نرم‌افزارهای مجازی‌سازی شریک‌ها طراحی شده‌اند. با همکاری نزدیک با شرکای خود، اطمینان حاصل می‌کنیم که محصولات آن‌ها بهینه‌سازی، تأیید شده و به‌طور کامل در محیط سرور HPE شما پشتیبانی می‌شوند.

Client OS

تنها با گزینه‌های GPU:

• Windows & Enterprise Client OS
• Red Hat Enterprise Linux Desktop/Workstation
• SLES Desktop (64 bit – includes XEN &KVM)

کانکتورهای Mezzanine (PCIe 4.0)

سه کانکتور I/O expansion mezzanine:

• Mezzanine 1 — x16 PCIe 4.0 Type D: از mezzanine cardهای تایپ C و D پشتیبانی می‌کند.

نکته: این کانکتور mezzanine از کارت‌های mezzanine دو پورت پشتیبانی می‌کند: یک پورت به محفظه ماژول ارتباطی ۱ و پورت دیگر به محفظه ۴ متصل می‌شود.

• Mezzanine 2 — x16 PCIe 4.0: از mezzanine cardهای تایپ C و D پشتیبانی می‌کند.

نکات:

-این کانکتور mezzanine از کارت‌های mezzanine دو پورت پشتیبانی می‌کند: یک پورت به محفظه ماژول ارتباطی ۲ و پورت دیگر به محفظه ۵ متصل می‌شود.

-برای دسترسی به کانکتور mezzanine ۲، نصب پردازنده دوم (در اسلات پردازنده ۲) الزامی است.

• Mezzanine 3 — x16 PCIe 4.0: از mezzanine cardهای تایپ C پشتیبانی می‌کند.

نکته: این کانکتور mezzanine از کارت‌های mezzanine دو پورت پشتیبانی می‌کند: یک پورت به محفظه ماژول ارتباطی ۳ و پورت دیگر به محفظه ۶ متصل می‌شود.



گزینه‌های آداپتور شبکه و ذخیره‌سازی یا mezzanine شامل موارد زیر هستند:

• HPE Synergy 4820C 10/20/25Gb CNA Converged Network Adapter
• HPE Synergy 6820C 25/50Gb CNA Converged Network Adapter
• HPE Synergy 5330C 32G Fibre Channel Host Bus Adapters
• HPE Synergy 5830C 32G Fibre Channel Host Bus Adapters
