پروتکل DHCP در سرورهای سیسکو چیست و چگونه پیکربندی می شود؟ (قسمت هفتم)

پروتکل DHCP در سرورهای سیسکو چیست و چگونه پیکربندی می شود؟ (قسمت هفتم)
  • پیکربندی تخصیص آدرس DHCP با استفاده از گزینه 82
  1. فعال کردن گزینه 82

به طور پیش فرض ، سرور Cisco DHCP از اطلاعات ارائه شده توسط گزینه 82 برای اختصاص آدرس های IP استفاده می کند. اگر تخصیص آدرس DHCP غیرفعال است ، مراحلی را که در این بخش توضیح داده شده ، انجام دهید تا این قابلیت مجدداً فعال شود.

  1. enable
  2. configure terminal
  3. ip dhcp use class
  4. end

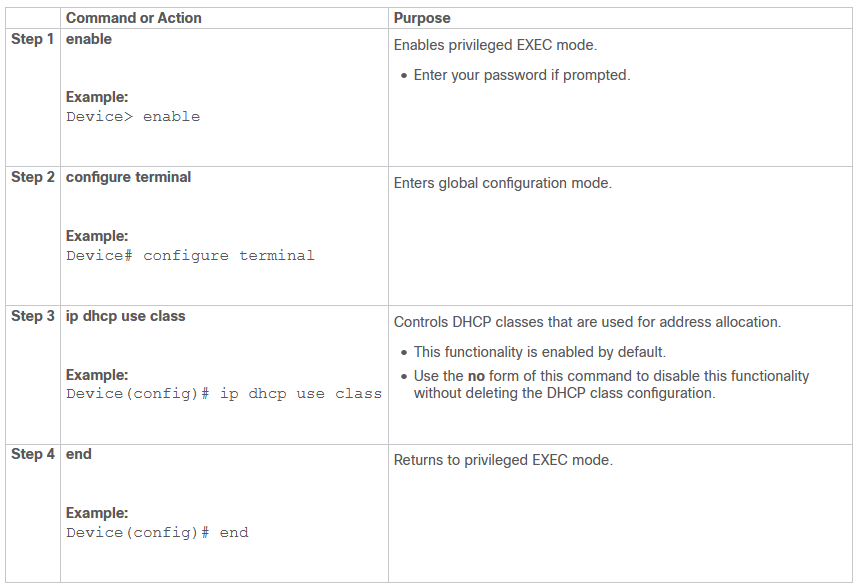

DHCP7

DHCP7-1



  1. نکته در مورد عیب یابی

اگر کلاسهای DHCP در استخر پیکربندی شده اند ، اما سرور DHCP از کلاسها استفاده نمی کند ، بررسی کنید آیا دستور no ip dhcp use class پیکربندی شده است یا خیر.



  • تعریف DHCP کلاس و عوامل الگوهای اطلاعات

برای پیکربندی دستور باید مقدار هگزادسیمال هر بایت را در گزینه 82 بدانیدrelay-information hex. قالب گزینه 82 ممکن است در هر محصول متفاوت باشد.

مراحل زیر را برای تعریف کلاس DHCP و الگوهای اطلاعات عامل انجام دهید:



  1. enable
  2. configure terminal
  3. ip dhcp class class-name
  4. relay agent information
  5. relay-information hex pattern [*] [bitmask mask]
  6. Repeat Steps 3 through 5 for each DHCP class you need to configure.
  7. end

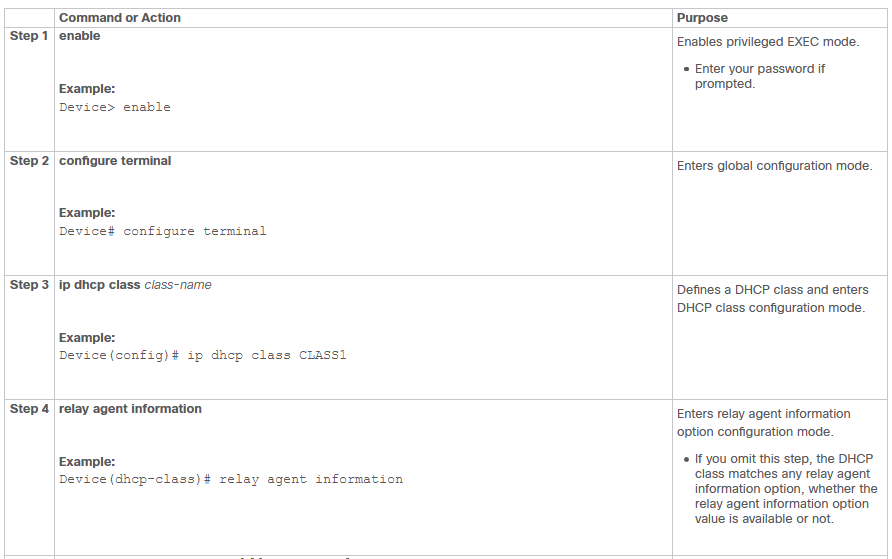

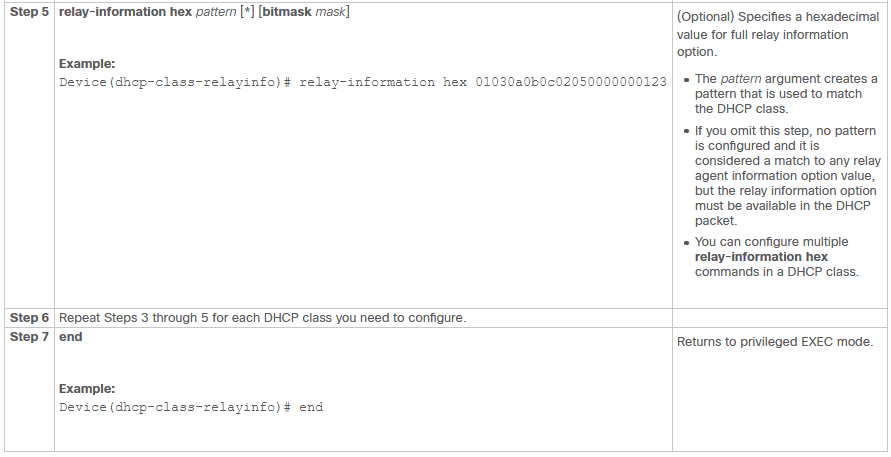

DHCP7-2



DHCP7-3

  • تعریف استخر آدرس DHCP



این مراحل را برای تعریف استخر آدرس DHCP انجام دهید:

  1. enable
  2. configure terminal
  3. ip dhcp pool name
  4. network network-number [mask | /prefix-length]
  5. class class-name
  6. address range start-ip end-ip
  7. Repeat Steps 5 and 6 for each DHCP class you need to associate with the DHCP pool.
  8. end

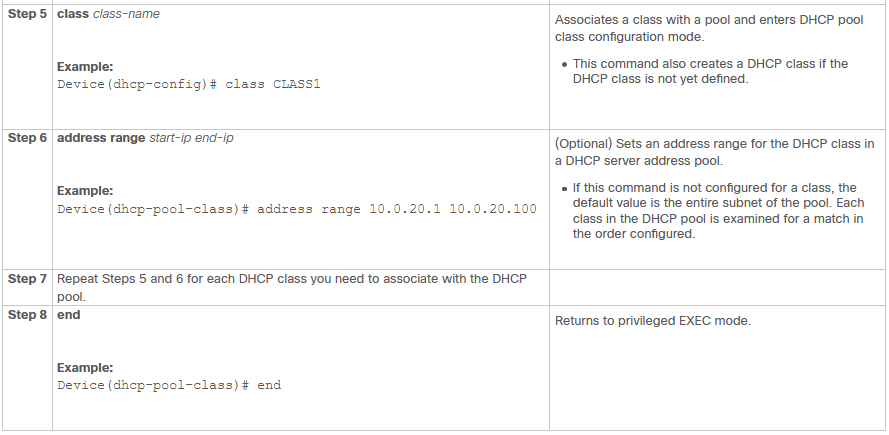

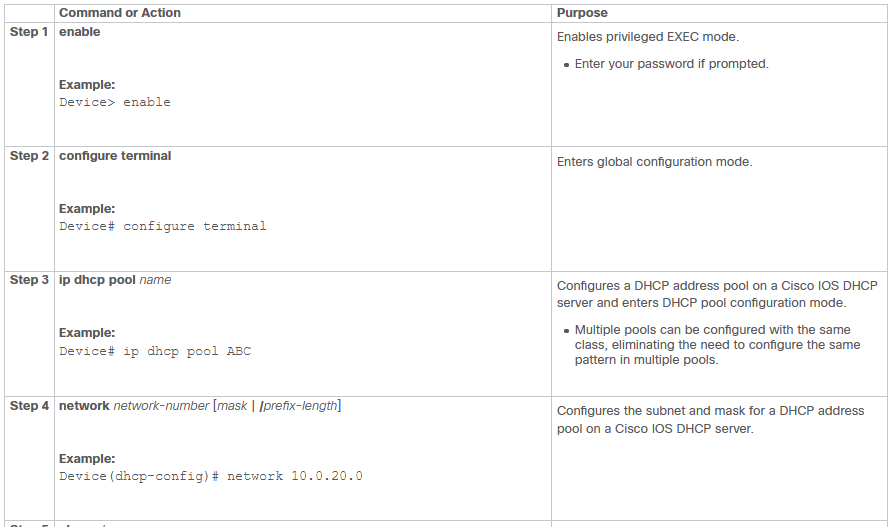

DHCP7-4

DHCP7-5

  • پیکربندی یک مسیر ثابت با Next-Hop که به صورت پویا از طریق DHCP بدست آمده است

امکان تعیین مسیرهای ثابت را با استفاده از درگاه پیش فرض DHCP به عنوان دستگاه بعدی فراهم می کند. این رفتار قبل از معرفی این ویژگی امکان پذیر نبود زیرا آدرسGateway IP تا قبل از انتساب آدرس DHCP شناخته شده نیست. بدون اطلاع از آدرس ارائه شده توسط DHCP ، نمی توانید یک مسیر ثابت را با CLI پیکربندی کنید.

وقتی درگاه پیش فرض توسط سرور DHCP تعیین می شود ، مسیرهای ثابت در جدول مسیریابی به روز می شوند. مسیرها در جدول مسیریابی باقی می مانند تا زمان اجاره DHCP منقضی شود و سپس مسیرها برداشته شوند.

هنگامی که سرویس گیرنده DHCP یک آدرس را آزاد می کند ، مسیر ثابت مربوطه (مسیر پیکربندی شده با استفاده از دستور ip route) به طور خودکار از جدول مسیریابی حذف می شود. اگر گزینه روتر DHCP (گزینه 3 بسته DHCP) در هنگام تمدید سرویس گیرنده تغییر کند ، Gateway  پیش فرض DHCP به آدرس IP جدید ارائه شده پس از تمدید تغییر می کند.

این ویژگی به ویژه برای استقرار VPN های چند منظوره پویا (DMVPN) بسیار مفید است. این ویژگی هنگامی مفید است که یک رابط غیر فیزیکی ، مانند یک تونل کپسوله سازی مسیریابی چند منظوره (mGRE) ، روی دستگاه پیکربندی شده باشد و از ورود ترافیک خاصی به رابط تونل ، صرف نظر شود.



قبل از شروع به پیکربندی، تمام مراحل پیکربندی سرویس گیرنده و سرور DHCP را بررسی کنید. واطمینان حاصل کنید که سرویس گیرنده DHCP و سرور DHCP برای تهیه دستگاه )DHCP گزینه 3 بسته( DHCP به درستی تعریف شده اند.



  1. enable
  2. configure terminal
  3. ip route prefix mask {ip-address | interface-type interface-number [ip-address]} dhcp [distance]
  4. end
  5. show ip route
