نحوه خواندن پارت نامبر سوئیچ های سیسکو

16 مهر 1401 0 دیدگاه

در این مقاله قصد داریم به پارت نامبرهای سوئیچ های سیسکو که به SKU معروفند بپردازیم.

به عنوان مثال سوئیچ سیسکو WS-C2960-48PST-L را در نظر بگیرید و به حروف و پارت نامبر آن دقت کنید ، همانطوری که می دانید هرکدام از این حروف معنا و مفهوم خاصی دارند ؛ مثلا P نشان دهنده ی پشتیبانی این سوئیچ از قابلیت S ، PoE یعنی سوئیچ دارای ماژول SFP است ، t به معنای پورت ماژول گیگابایت است و در پایان L یعنی این سوئیچ از سیستم عامل LAN Base پشتیبانی می کند. به این ترتیب شما با دانستن معنای هر حرف و پارت نامبر به راحتی می توانید بهترین سوئیچ را انتخاب کنید.

در ادامه پارت نامبر چند سوئیچ سیسکو بررسی شده است که شامل توصیف گسترده ای از مشخصات محصول است. این راهنمایی شامل سری های Catalyst 2960-CX/2960-Plus/2960-X ، Catalyst 3560-CX/3650/3850 ، سری Catalyst 4500E ، سری Catalyst 4500-X ، سری Catalyst 9300 و سری Catalyst 9500 است.

بررسی پارت نامبر سوئیچ 48 پورت سیسکو مدل WS-C2960-48PST-L

اولین حرف که در عبارت PST-L قرار دارد حرف P می‌باشد. حرف P نشانگر ویژگی PoE است. در ادامه شما عبارت S را مشاهده می‌کنید و وجود این عبارت در مدل سوئیچ نشان می‌دهد که این سوئیچ دارای ماژول sfp می‌باشد. در بخش سوم باید معنی حرف T را ذکر کنیم. شایان ذکر است بدانید که این حرف بیانگر پورت ماژول گیگابایت می‌باشد که در این سوئیچ تعبیه شده است. آخرین عبارت حرف L است که مشخص می‌کند سوئیچ 48 پورت سیسکو مدل WS-C2960-48PST-L از سیستم عامل LAN BASE پشتیبانی می‌کند.

بررسی پارت نامبر سوئیچ CISCO WS-C3850-24XU-S

این سوئیچ 24 عدد پورت دارد. در این پارت نامبر عبارت XU-S را تحلیل می کنیم.

حرف X به این معنی است که این سوئیچ از ماژول +SFP/SFP برخوردار می‌باشد البته به عبارت دیگر به این ماژول پورت MGig هم گفته می‌شود. دومین حرف که در عبارت XU-S وجود دارد و باید آن را مورد بررسی قرار دهیم U است. لازم به ذکر است بدانید این حرف به معنای تعبیه شدن پورت UPoE درین سوئیچ می‌باشد. توجه داشته باشید آخرین حرفی که در این عبارت وجود دارد S می‌باشد که مشخص می‌کند سیستم عامل این سوئیچ Ip Base است.

۸ ، ۱۲ ، ۲۴ یا ۴۸ پورت

تعداد پورت

T : فقط پورت دیتا

P : پورت PoE که حداکثر ۱۵٫۴W برق روی ۲۴ پورت منتقل می کند

PF/F/PW : پورت PoE که حداکثر ۱۵٫۴W برق روی ۴۸ پورت منتقل می کند

U : پورت UPoE

S : اسلات ماژول SFP

X : ماژول +SFP/SFP یا پورت MGig

پورت های Downlink

L : سیستم عامل LAN Base

S : سیستم عامل IP Base

E : سیستم عامل IP Services

سیستم عامل

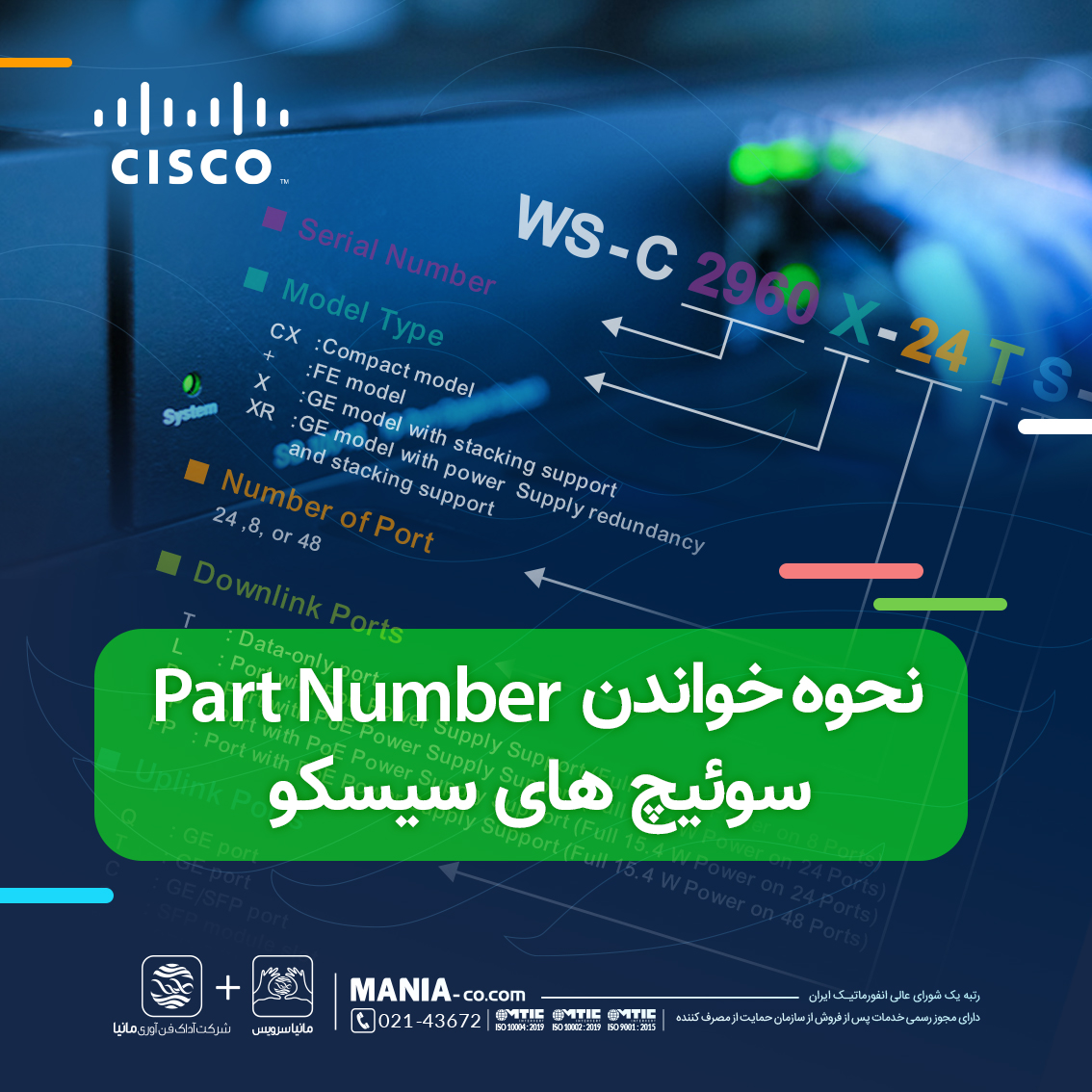

بررسی پارت نامبر سوئیچ 24 پورت سیسکو مدل WS-C2960X-24TS-L

اولین حرف که باید معنی آن را بدانید T می‌باشد. لازم به ذکر است بدانید که حرف T به معنای این است که سوئیچ 24 پورت سیسکو مدل WS-C2960X-24TS-L فقط پورت دیتا دارد. در ادامه بهتر است به سراغ حرف S برویم، این حرف نشانگر این است که این سوئیچ از قابلیت استک شدن پشتیبانی می‌کند. از سوی دیگر در این سوئیچ پورت‌های گیگابیت تعبیه شده است که از اهمیت بالایی برخوردار هستند. آخرین حرف مربوط به سیسم عامل می باشد می‌باشد که مشخص می‌کند این سوئیچ دارای سیستم عامل LAN Base می‌باشد.

CX : سوئیچ Compact (فشرده) جز سوئیچ های کوچک سیسکو محسوب می شوند G : سوئیچ سیسکو با پورت های گیگابایت S : سوئیچ سیسکو با پورت های گیگابایت و پشتیبانی از قابلیت استک شدن به چهار سوئیچ : سوئیچ سیسکو +FE X : سوئیچ سیسکو گیگابایت اترنت و پشتیبانی از حالت استک شدن به هشت سوئیچ XR : سوئیچ سیسکو گیگابایت اترنت با منبع تغذیه اضافی و پشتیبانی از حالت Stacking	نوع مدل سوئیچ سیسکو
۸ ، ۲۴ یا ۴۸ پورت	تعداد پورت
T : فقط پورت دیتا L : پورت PoE که حداکثر ۱۵٫۴W برق روی ۸ پورت منتقل می کند P : پورت PoE که حداکثر ۱۵٫۴W برق روی ۲۴ پورت منتقل می کند FP : پورت PoE که حداکثر ۱۵٫۴W برق روی ۴۸ پورت منتقل می کند	پورت های Downlink
Q : پورت گیگابایت اترنت T : پورت گیگابایت اترنت C : پورت گیگابایت اترنت / SFP S : اسلات ماژول SFP D : اسلات ماژول SFP+ / SFP	پورت های آپلینک
S یا LL : سیستم عامل LAN Lite L : سیستم عامل LAN Base I : سیستم عامل IP Lite	سیستم عامل

بررسی پارت نامبر سوئیچ سیسکو WCS-4500 X-24X-ES

توجه داشته باشید که این سوئیچ از دو عبارت X و ES تشکیل شده است. حرف اول X است که از حالت استک شدن به ۸ سوئیچ پشتیبانی می‌کند. از سوی دیگر سوئیچ سیسکو گیگابیت اترنت است. دومین مبحث عبارت ES می‌باشد. که مربوط به سیستم عامل می باشد. در واقع سوئیچ سیسکو WCS-4500 X-24X-ES دارای سیستم عامل ENTERPRISE SERVICE است.
